Conector de parafuso; D17x45

Para a ligação em ângulo reto de dois perfis

Concebido para cargas pesadas e torção

Pode ser instalado em estruturas fechadas

Acabamento do perfil: furo passante D11, D17

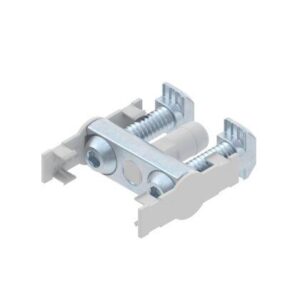

União de Topo 10 D17x45 Bolt Connector Rexroth é um conector metálico concebido para unir perfis modulares de 10 mm com ranhura D17, montado de topo para formar estruturas rígidas a 90-graus. Fabricado em aço galvanizado robusto, suporta cargas pesadas até 4000 N e esforços de torção de até 60 Nm, garantindo fixações seguras e duráveis.

O conector permite instalação em estruturas fechadas graças à compatibilidade com perfuração D11 ou D17, facilitando a montagem em situações de acesso limitado. Além disso, vem com tampas de acabamento que conferem estética e protegem a rosca exposta.

Este componente é ideal para aplicações industriais como armações de máquinas, estruturas de segurança, equipamentos de transportadores, estações de trabalho e sistemas de packaging, onde se exigem ligações robustas e alinhamento dimensional fiável.

O processo de montagem é simples: inserir os parafusos T nos perfis, alinhar os perfis a unir, introduzir o conector de topo e apertar com o torque indicado,  sem necessidade de fixações adicionais ou colagem. A utilização deste conector aumenta a rigidez do quadro modular e facilita modificações futuras na estrutura, além de garantir elevada integridade mecânica mesmo sob vibrações ou golpes.
