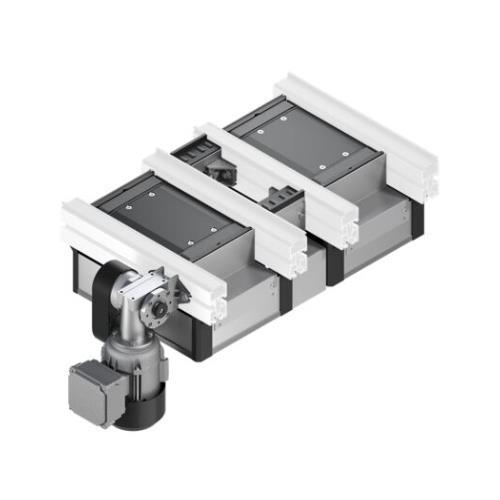

Transportador Transversal ! EQ2/TR BL=320 BQ=320 AO=0 PN=3 A=90 VN=12 U=400 F=50 AT=K
ESD Sim
Ligação de ar comprimido necessária [pmax] [bar] 6
Ligação de ar comprimido necessária [pmin] [bar] 4
Opções de combinação bQ x bL BG 1:
160 x 160; 240; 320
240 x 160; 240; 320; 400
320 x 160; 240; 320; 400
400 x 240; 320; 400
480 x 320
BG 2:
400 x 480
480 x 400; 480
640 x 400; 480
800 x 400; 480
Velocidade nominal [vN] 0 m/min sem motor e sem transmissão; 12 m/min; 15 m/min; 18 m/min; 6 m/min; 9 m/min
Peso total da palete da peça [mG] [kg] 30
Ligação pneumática reta [Ø] [mm] 6
Conteúdo da embalagem Inclui material de fixação
Kit para consulta elétrica de posição (2 sensores)
Equipamento pneumático para duas ou três posições
Carcaça de proteção
Informações de entrega Kit de ligação
Unidade transversal de elevação HQ 2/O e HQ 2/T montada
Elementos da carcaça: não montados
Kit de fixação do motor, motor de acionamento incluído
Secção de roletes com elementos de roletes
Nota: a = 90 mm apenas se bL = 240 mm; a = 135 mm apenas se bL = 320 mm
Valores preferenciais [mm] 160; 240; 320; 400; 480; 640; 800
Meio transportador Correia de distribuição (adequada para utilização numa EPA)
Acessórios necessários 1 sensor M12x1 com alcance de deteção nominal S para cada consulta de posição (superior/inferior) N = 4 mm
Acessórios recomendados Amortecedor DA 2/60 para a saída de paletes de peças a vN > 9 m/min
Baloiço WI 2/…, WI/M e amortecedores DA 2/60, DA 2/100-C para BG 2 para a entrada de paletes de peças
Peso [kg] 0
