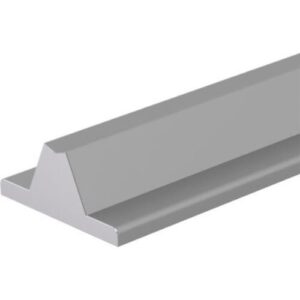

Suporte de Veio D25 Baixa com Flange sem Furos
Diâmetro do eixo d [mm] 25,0
Material dos carris de suporte do eixo: Alumínio
Comprimento L [mm] 600,0
Peso [kg] 1,3
Dimensão A (sistemas de carris perfilados) [mm] 57
Dimensão H [mm] 36,0
Dimensão M [mm] 10,8
Dimensão V [mm] 6
Ângulo ß [°] 50
Calha de suporte do eixo
Diâmetro do veio d = 25
Versão: Alumínio, flange
600 = comprimento padrão conforme tabela
Material do carril de suporte do eixo: Alumínio
Combinados com conjuntos lineares, estes carris de suporte do eixo podem ser utilizados para criar guias lineares com uma altura muito reduzida.
Rigidez extra. A adaptação cuidadosa do carril de suporte ao tamanho da bucha linear produz o ângulo de pressão ideal para a montagem do veio que, juntamente com os grandes parafusos de fixação, garante uma rigidez extra.
Para utilização com buchas lineares abertas
Para guias longas ou cargas elevadas onde não podem ser utilizados eixos autoportantes devido à deformação do eixo
Comprimento ilimitado ao utilizar eixos interligados
Carris de suporte para diversas necessidades
Graus de liberdade adicionais na direção circunferencial em comparação com os carris de guia perfilados.
Para aplicações em que outras guias lineares tendem a deformar-se devido a subestruturas imprecisas.
