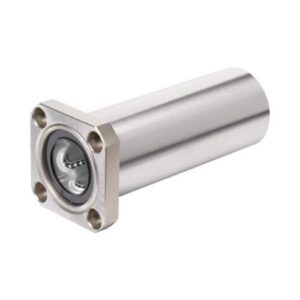

Set Linear Fechado Flangeado D40 com 2 Vedantes
Diâmetro do eixo d [mm] 40,0
Versão Padrão
Formato das buchas lineares FT – Flangeadas, em tandem
Série Standard (metal)
Tipo Bucha linear
Vedante 2 vedantes raspadores integrados
Lubrificação Não lubrificada
Capacidade máxima de carga dinâmica Cmax [N] 3000,0
Taxa máxima de aceleração amax [m/s²] 100,0
Velocidade linear máxima permitida vmáx [m/s] 2,5
Comprimento da bucha linear [mm] 151,0
Diâmetro exterior D [mm] 62,0
Temperatura ambiente permitida (mín. … máx.) -10 °C … +80 °C
Nota: Apenas os casquilhos lineares sem vedação com retentores de esferas de aço podem ser utilizados a temperaturas mais elevadas. Considere as reduções da capacidade de carga.
Peso [kg] 1,65
Capacidade de carga de momento longitudinal estático ML0 [Nm] 165
Nota de rodapé: capacidade de carga dinâmica máxima Cmax. As capacidades de carga dinâmica baseiam-se num curso total de 100.000 m. Quando baseadas em 50.000 m, os valores de C na tabela devem ser multiplicados por 1,26.
Nota de rodapé: capacidade de carga dinâmica mínima Cmin. As capacidades de carga dinâmica baseiam-se num curso total de 100.000 m. Quando baseadas em 50.000 m, os valores de C na tabela devem ser multiplicados por 1,26.
Nota de rodapé: folga radial do veio h6. Determinada a partir do diâmetro do furo de trabalho e das estatísticas de tolerância do veio. Tolerância recomendada do furo da carcaça: H6 ou H7.
Nota de rodapé: força de atrito FR. Arrastos por atrito gerados por casquilhos lineares com vedantes raspadores integrados em dois lados quando não sob carga radial. Os arrastos por atrito dependem da velocidade e da lubrificação.
Força de desprendimento [N] 24
Dimensão B (sistemas de carris perfilados) [mm] 75
Dimensão D [mm] 62
Dimensão D1 [mm] 98
Dimensão D2 [mm] 80
Dimensão L [mm] 151
Tolerância da dimensão L [mm] ±0,3
Dimensão L1 [mm] 13
Dimensão S [mm] 9
Dimensão V [mm] 8,1
