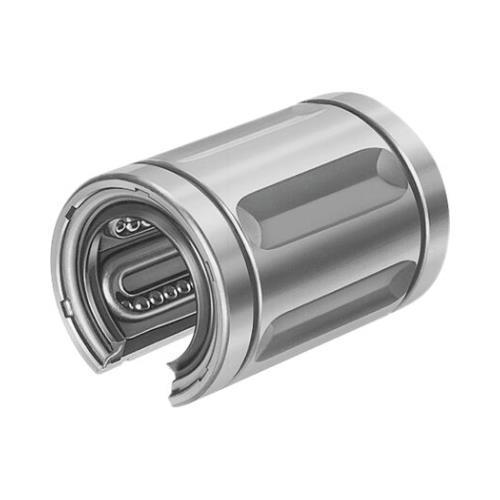

Rolamento Linear Standard Aberto com 2 Vedantes
Diâmetro do eixo d [mm] 25,0
Versão Padrão
Formato das buchas lineares O – Aberta
Série Standard (metal)
Tipo Bucha linear
Vedante 2 vedantes raspadores integrados
Lubrificação Não lubrificada
Capacidade de carga dinâmica C [N] 2270,0
Nota: capacidade de carga dinâmica C. As capacidades de carga C e C0 aplicam-se à direção principal de carregamento.
Taxa máxima de aceleração amax [m/s²] 100,0
Velocidade linear máxima permitida vmáx [m/s] 2,5
Comprimento da bucha linear [mm] 58,0
Diâmetro exterior D [mm] 40,0
Temperatura ambiente permitida (mín. … máx.) -10 °C … +80 °C
Nota: temperatura ambiente permitida (mín. … máx.). Temperaturas mais elevadas só são admissíveis em casquilhos lineares sem vedantes raspadores com retentores de esferas de aço. Considere as reduções da capacidade de carga.
Coeficiente de atrito µ 0,001 … 0,004
Nota: coeficiente de atrito µ. Coeficientes de atrito de casquilhos lineares não selados quando lubrificados com óleo. O coeficiente de atrito é menor sob carga pesada, mas pode ainda estar acima do valor especificado mesmo sob carga leve.
Peso [kg] 0,16
Capacidade de carga estática C0 [N] 1750,0
Nota: capacidade de carga estática C0. As capacidades de carga C e C0 aplicam-se à direção principal de carregamento.
Força de desprendimento (Nota de rodapé) Uma vedação raspadora: Multiplique o valor por um fator de 0,5
Força de atrito (Nota de rodapé) FR Uma vedação raspadora: Multiplique o valor por um factor de 0,5
Força de desprendimento [N] 19
Dimensão C h12 [mm] 58
Dimensão C1 A13 [mm] 43,7
Dimensão C2 [mm] 1,85
Dimensão D [mm] 40
Dimensão D1 [mm] 38,5
Dimensão E [mm] 12,5
Dimensão E Limite inferior em relação a Ø d.
Ângulo a [°] 60
