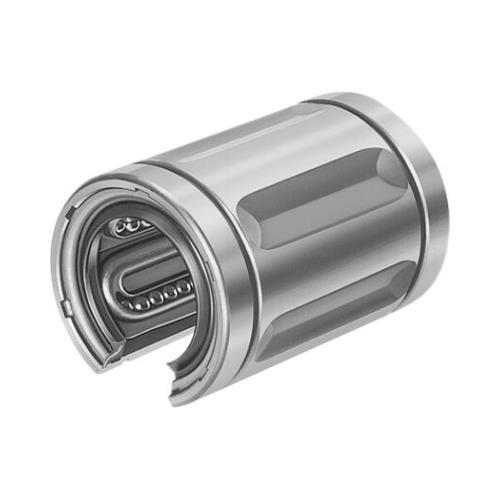

Rolamento Linear Standard Aberto com 2 Vedantes KBM-O-20-DD
Diâmetro do eixo d [mm] 20,0
Versão Padrão
Formato das buchas lineares O – Aberta
Série Standard (metal)
Tipo Bucha linear
Vedante 2 vedantes raspadores integrados
Lubrificação Não lubrificada
Capacidade de carga dinâmica C [N] 1280,0
Nota: capacidade de carga dinâmica C. As capacidades de carga C e C0 aplicam-se à direção principal de carregamento.
Taxa máxima de aceleração amax [m/s²] 100,0
Velocidade linear máxima permitida vmáx [m/s] 2,5
Comprimento da bucha linear [mm] 45,0
Diâmetro exterior D [mm] 32,0
Temperatura ambiente permitida (mín. … máx.) -10 °C … +80 °C
Nota: temperatura ambiente permitida (mín. … máx.). Apenas os casquilhos lineares sem vedação com retentores de esferas de aço podem ser utilizados a temperaturas mais elevadas. Considere as reduções da capacidade de carga.
Coeficiente de atrito µ 0,001 … 0,004
Nota: coeficiente de atrito µ Coeficientes de atrito de casquilhos lineares não selados quando lubrificados com óleo. O coeficiente de atrito é menor sob carga pesada, mas pode ainda estar acima do valor especificado mesmo sob carga leve.
Peso [kg] 0,09
Capacidade de carga estática C0 [N] 970,0
Nota: capacidade de carga estática C0 As capacidades de carga C e C0 aplicam-se à direção principal de carregamento.
Força de descolagem (nota de rodapé) Uma vedação raspadora: Multiplique o valor por um fator de 0,5
Força de atrito (nota de rodapé) FR Uma vedação raspadora: Multiplique o valor por um factor de 0,5
Força de desprendimento [N] 16
Dimensão C h12 [mm] 45
Dimensão C1 A13 [mm] 31,2
Dimensão C2 [mm] 1,6
Dimensão D [mm] 32
Dimensão D1 [mm] 30,5
Dimensão E [mm] 10
Limite inferior da dimensão E em relação a Ø d.
Ângulo a [°] 60
