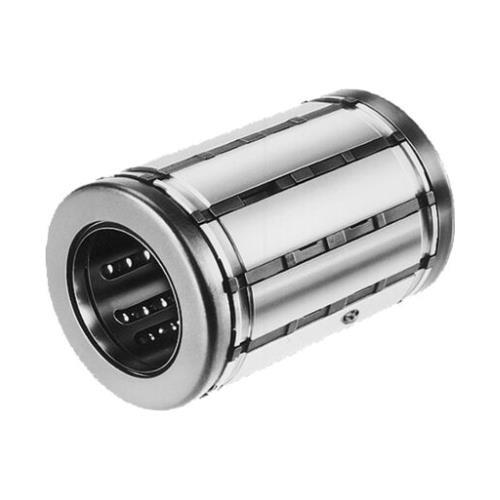

Rolamento Lineat Fechado Super SH D50 sem Vedantes
Diâmetro do eixo d [mm] 50,0
Versão Padrão
Formato das buchas lineares – Fechada
Série Super SH
Tipo Bucha linear
Vedação Sem vedantes raspadores
Lubrificação Sem lubrificação
Capacidade de carga dinâmica C [N] 22300,0
Nota: A capacidade de carga dinâmica C aplica-se à direção principal de carregamento.
Aceleração máxima amax [m/s²] 150,0
Velocidade linear máxima permitida vmáx [m/s] 5,0
Comprimento da bucha linear [mm] 100,0
Diâmetro exterior D [mm] 75,0
Temperatura ambiente permitida (mín. … máx.) -20 °C … +80 °C
Coeficiente de atrito µ 0,001 … 0,004
Nota: Coeficiente de atrito µ Coeficientes de atrito de casquilhos lineares sem vedação quando lubrificados com óleo. O coeficiente de atrito é mais baixo sob carga pesada, mas pode ainda estar acima do valor especificado mesmo sob carga leve.
Peso [kg] 1,03
Capacidade de carga estática C0 [N] 16800,0
Nota: capacidade de carga estática C0. As capacidades de carga aplicam-se à direção principal de carregamento.
Força de descolagem (nota de rodapé) Uma vedação raspadora: Multiplique o valor por um fator de 0,5
Força de atrito (nota de rodapé) FR Uma vedação raspadora: Multiplique o valor por um factor de 0,5
Força de desprendimento [N] 15
Dimensão C h13 [mm] 100
Dimensão C1 A13 [mm] 77,3
Dimensão C2 [mm] 2,65
Dimensão D [mm] 75
Dimensão D1 [mm] 72
Dimensão S3 [mm] 4,5
