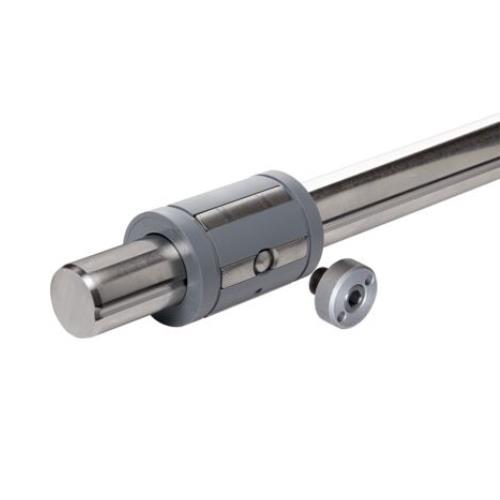

Rolamento Linear Antigiro Tipo 1 com Veio L=400
Diâmetro do eixo d [mm] 12,0
Versão Padrão
Formato das buchas lineares – Fechada
Série Binário
Tipo Bucha linear
Vedação Sem vedantes raspadores
Ranhuras da pista 1
Capacidade de carga dinâmica C [N] 640,0
Nota: A capacidade de carga dinâmica C indicada representa valores mínimos, uma vez que a direção da carga nem sempre pode ser claramente definida.
Taxa de aceleração máxima amax [m/s²] 150,0
Velocidade linear máxima permitida vmáx [m/s] 3,0
Capacidade de carga de momento torsional dinâmico Mt [Nm] 2,0
Comprimento da bucha linear [mm] 32,0
Diâmetro exterior D [mm] 22,0
Massa m (kg/m) [kg/m] 0,89
Temperatura ambiente permitida (mín. … máx.) -10 °C … +80 °C
Peso [kg] 0,4
Capacidade de carga estática C0 [N] 420,0
Nota: A capacidade de carga estática C0. As capacidades de carga indicadas são valores mínimos, uma vez que a direção da carga nem sempre pode ser claramente definida.
Dimensão B (sistemas de carris perfilados) [mm] 32
Dimensão D [mm] 22
Dimensão M1 [mm] 14
Dimensão N1 (sistemas de carris perfilados) [mm] 15,5
Dimensão N2 (sistemas de carris perfilados) [mm] 5
Comprimento standard l do veio [mm] R…. … 85: l = 900 mm, R…. … 87: l = 1200 mm, R…. … 88: l = 2000 mm
Comprimento padrão l do eixo [mm] 400
