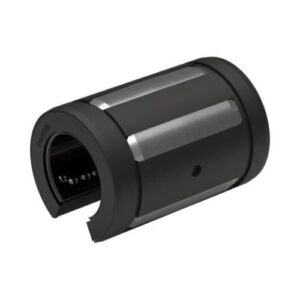

Rolamento Linear Aberto Super A com 2 Vedantes
Diâmetro do eixo d [mm] 50,0
Versão Padrão
Formato das buchas lineares O – Aberto
Série Super A (com recurso de auto-alinhamento)
Tipo Bucha linear
Vedante 2 vedantes raspadores integrados
Lubrificação Não lubrificado
Capacidade de carga dinâmica C [N] 12500,0
Nota: capacidade de carga dinâmica C. As capacidades de carga aplicam-se à direção principal de carregamento.
Taxa máxima de aceleração amax [m/s²] 150,0
Velocidade linear máxima permitida vmáx [m/s] 3,0
Nota: velocidade máxima permitida vmáx. São possíveis velocidades até 5 m/s. A vida útil é limitada pelo desgaste acentuado das peças plásticas. Os testes mostraram um curso total de 50 • 105 m a 100 • 105 m sem falhas.
Comprimento da bucha linear [mm] 100,0
Diâmetro exterior D [mm] 75,0
Temperatura ambiente permitida (mín. … máx.) -10 °C … +80 °C
Coeficiente de atrito µ 0,001 … 0,0025
Nota: Coeficiente de atrito µ. Coeficientes de atrito de casquilhos lineares não selados quando lubrificados com óleo. O coeficiente de atrito é menor sob carga pesada, mas pode ainda estar acima do valor especificado mesmo sob carga leve.
Peso [kg] 0,55
Capacidade de carga estática C0 [N] 6620,0
Nota: Capacidade de carga estática C0. As capacidades de carga aplicam-se à direção principal de carregamento.
Força de descolagem (nota de rodapé) Uma vedação do limpa-vidros: Multiplique o valor por um fator de 0,5
Força de atrito (nota de rodapé) FR Uma vedação do limpa-vidros: Multiplique o valor por um factor de 0,5
Força de desprendimento [N] 10
Dimensão C h13 [mm] 100
Dimensão C1 A13 [mm] 77,3
Dimensão C2 [mm] 2,65
Dimensão D [mm] 75
Dimensão E [mm] 22,5
Dimensão E Limite inferior em relação a Ø d.
Ângulo a [°] 54
