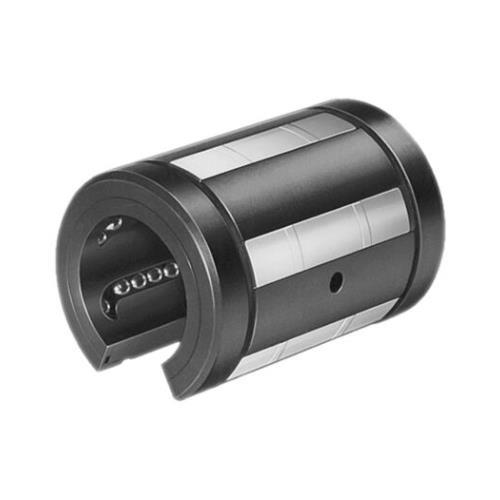

Rolamento Linear Aberto Super B com 2 Vedantes
Diâmetro do eixo d [mm] 25,0
Versão Padrão
Formato das buchas lineares O – Aberto
Série Super B (sem recurso de auto-alinhamento)
Tipo Bucha linear
Vedante 2 vedantes raspadores integrados
Lubrificação Não lubrificado
Capacidade de carga dinâmica C [N] 4130,0
Nota: capacidade de carga dinâmica C. As capacidades de carga aplicam-se à direção principal de carregamento.
Taxa máxima de aceleração amax [m/s²] 150,0
Velocidade linear máxima permitida vmáx [m/s] 3,0
Nota: velocidade máxima permitida vmáx. São possíveis velocidades até 5 m/s. A vida útil é limitada pelo desgaste acentuado das peças plásticas. Os testes mostraram um curso total de 50 • 105 m a 100 • 105 m sem falhas.
Comprimento da bucha linear [mm] 58,0
Diâmetro exterior D [mm] 40,0
Temperatura ambiente permitida (mín. … máx.) -10 °C … +80 °C
Coeficiente de atrito µ 0,001 … 0,0025
Nota: Coeficiente de atrito µ. Coeficientes de atrito de casquilhos lineares não selados quando lubrificados com óleo. O coeficiente de atrito é menor sob carga pesada, mas pode ainda estar acima do valor especificado mesmo sob carga leve.
Peso [kg] 0,12
Capacidade de carga estática C0 [N] 2250,0
Nota: Capacidade de carga estática C0. As capacidades de carga aplicam-se à direção principal de carregamento.
Força de descolagem (nota de rodapé) Uma vedação raspadora: Multiplique o valor por um fator de 0,5
Força de atrito (nota de rodapé) FR 1. Uma vedação raspadora: Multiplique o valor por um factor de 0,5 2. Arrastos de atrito gerados por casquilhos lineares com vedantes raspadores integrados em ambos os lados quando não sob carga radial. Os arrastos de atrito dependem da velocidade e da lubrificação.
Força de desprendimento [N] 4,5
Dimensão C h13 [mm] 58
Dimensão C1 A13 [mm] 43,7
Dimensão C2 [mm] 1,85
Dimensão D [mm] 40
Dimensão E [mm] 11,5
Dimensão E: Limite inferior em relação a Ø d.
Ângulo a [°] 57
