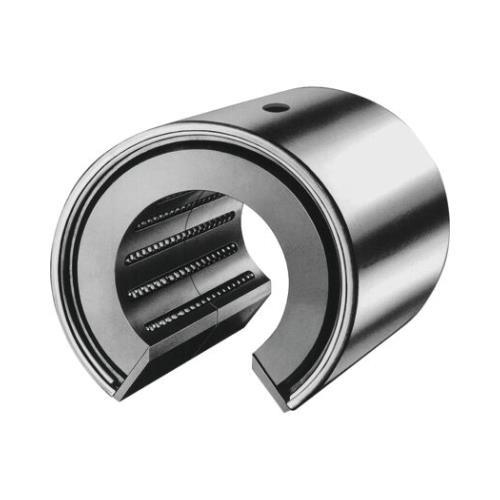

Rolamento Linear Aberto Radial KBR-40-VD &
Diâmetro do eixo d [mm] 40,0
Versão Padrão
Formato das buchas lineares O – Aberta
Série Radial
Tipo Bucha linear
Vedação Totalmente vedada
Lubrificação Não lubrificada
Capacidade de carga dinâmica C [N] 13900,0
Nota: A capacidade de carga dinâmica C refere-se à direção principal de carregamento ? = 0°.
Taxa máxima de aceleração amax [m/s²] 50,0
Velocidade linear máxima permitida vmáx [m/s] 2,0
Comprimento da bucha linear [mm] 100,0
Diâmetro exterior D [mm] 75,0
Temperatura ambiente permitida (mín. … máx.) -20 °C … +100 °C
Coeficiente de atrito µ 0,001 … 0,002
Nota: Coeficiente de atrito µ Coeficientes de atrito de casquilhos lineares radiais não selados quando lubrificados com óleo.
Peso [kg] 1,53
Capacidade de carga estática C0 [N] 16000,0
Nota: Capacidade de carga estática C0. As capacidades de carga indicadas aplicam-se à direção principal de carregamento ? = 0°.
Nota de rodapé: folga radial do veio h6/orifício JS6. Note a redução da vida útil devido à elevada pré-carga.
Nota de rodapé: folga radial do veio h6/orifício K6. Note a redução da vida útil devido à elevada pré-carga.
Nota de rodapé: força de atrito FR. Arrasto por fricção para casquilhos lineares com vedantes raspadores separados.
Força de desacoplamento [N] 32
Dimensão C h11 [mm] 100
Dimensão D [mm] 75
Dimensão S1 (sistemas de carris perfilados) [mm] 3
Dimensão L [mm] 19,5
