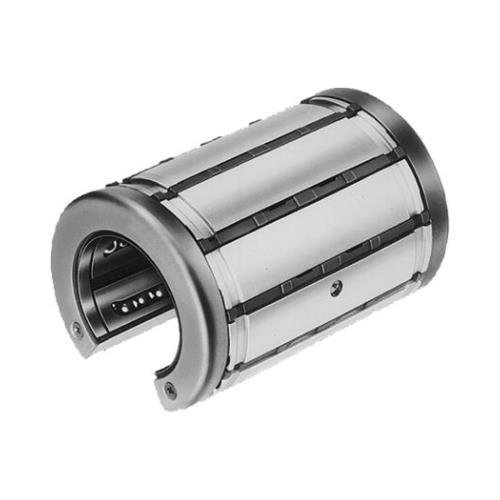

Rolamento Linear Aberto Super LB SH D25 com 2 Vedantes
Diâmetro do eixo d [mm] 25,0
Versão Padrão
Formato das buchas lineares O – Aberta
Série Super SH
Tipo Bucha linear
Vedante 2 vedantes raspadores integrados
Lubrificação Não lubrificada
Capacidade de carga dinâmica C [N] 6190,0
Nota: A capacidade de carga dinâmica C aplica-se à direção principal de carregamento.
Taxa máxima de aceleração amax [m/s²] 150,0
Velocidade linear máxima permitida vmáx [m/s] 5,0
Comprimento da bucha linear [mm] 58,0
Diâmetro exterior D [mm] 40,0
Temperatura ambiente permitida (mín. … máx.) -20 °C … +80 °C
Coeficiente de atrito µ 0,001 … 0,004
Nota: Coeficiente de atrito µ Coeficientes de atrito de casquilhos lineares não selados quando lubrificados com óleo. O coeficiente de atrito é menor sob carga pesada, mas pode ainda estar acima do valor especificado mesmo sob carga leve.
Peso [kg] 0,16
Capacidade de carga estática C0 [N] 4530,0
Nota: A capacidade de carga estática C0 aplica-se à direção principal de carregamento.
Força de desprendimento (Nota de rodapé) Uma vedação raspadora: Multiplique o valor por um fator de 0,5
Força de atrito (Nota de rodapé) FR Uma vedação raspadora: Multiplique o valor por um factor de 0,5
Força de desprendimento [N] 7
Dimensão C h13 [mm] 58
Dimensão C1 A13 [mm] 43,7
Dimensão C2 [mm] 1,85
Dimensão D [mm] 40
Dimensão D1 [mm] 38,5
Dimensão E [mm] 12
Dimensão S3 [mm] 3,5
Dimensão E Limite inferior em relação ao eixo Ø d
Ângulo a [°] 60
