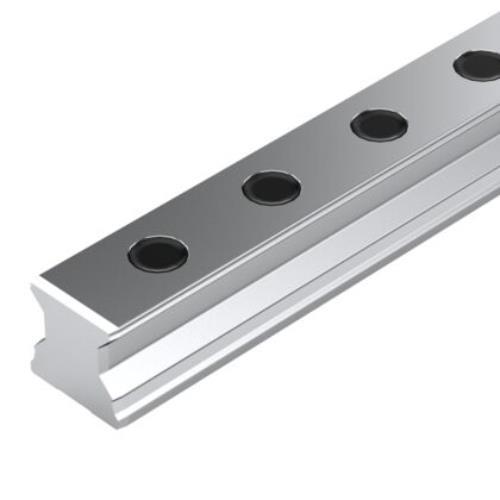

Rail de Rolos tamanho 35 com Tampas de Plástico, Classe de Precisão SP
Versão Sistemas de calhas de roletes
Dimensões nominais [mm] 35
Formato SNS – Calha guia padrão
Material (sistemas de calhas perfiladas) Aço carbono
Classe de precisão SP – Super precisa
Montagem do carril guia Para aparafusamento por cima
Cobertura do carril guia Tampas de plástico
Comprimento máximo Lmáx [mm] 5996,0
Nota: Lmax Disponível por encomenda
Comprimento mínimo Lmin [mm] 104,0
Número de furos nB (sistemas de carris perfilados) 100
Número de secções 1 peça
Massa m (kg/m) [kg/m] 6,3
Temperatura ambiente permitida (mín. … máx.) -10 °C … +80 °C
Nota: Temperatura ambiente permitida (mín. … máx.) 100 °C admissível por um curto período. Para funcionamento a temperaturas negativas mais baixas, consulte-nos.
Peso [kg] 0
Comprimento recomendado do carril (fórmula) L = nB • T – 4 mm
Passo T do carril guia [mm] 40
Dimensão A2 (sistemas de calha perfilada) [mm] 34
Dimensão D [mm] 15
Dimensão do diâmetro S5 (sistemas de calha perfilada) 9
Dimensão H2 sem faixa de cobertura (sistemas de calha perfilada) [mm] 30,8
Dimensão N6 (sistemas de calha perfilada) [mm] 19,4
Tolerância da dimensão N6 (sistemas de calha perfilada) [mm] ±0,5
Dimensão T [mm] 40
Dimensão T1 máx. (sistemas de calha perfilada) [mm] 28
Dimensão T1 mín. [mm] 12
Dimensão T1 s (sistemas de calha perfilada) [mm] 18
Nota de rodapé da dimensão T1 s (sistemas de calha perfilada): Dimensão preferencial T1S com tolerâncias ± 0,75
