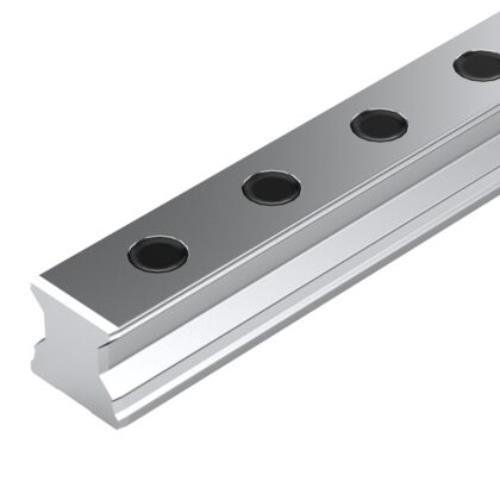

Rail de Rolos tamanho 25 com Tampas em Plástico Classe de Precisão PDimensões nominais [mm] 25
Formato SNS – Calha guia padrão
Material (sistemas de calhas perfiladas) Aço carbono
Classe de precisão P – Preciso
Montagem do carril guia Para aparafusamento por cima
Cobertura do carril guia Tampas plásticas
Comprimento máximo Lmáx [mm] 3986,0
Comprimento mínimo Lmin [mm] 80,0
Número de furos nB (sistemas de carris perfilados) 133
Número de secções 1 peça
Massa m (kg/m) [kg/m] 3,1
Temperatura ambiente permitida (mín. … máx.) -10 °C … +80 °C
Nota: A temperatura ambiente permitida (mín. … máx.) de 100 °C é admissível por períodos curtos. Para funcionamento a temperaturas negativas mais baixas, consulte-nos.
Peso [kg] 2,27
Comprimento recomendado do carril (fórmula) L = nB • T – 4 mm
Passo T do carril guia [mm] 30
Dimensão A2 (sistemas de calha perfilada) [mm] 23
Dimensão D [mm] 11
Dimensão do diâmetro S5 (sistemas de calha perfilada) 7
Dimensão H2 sem faixa de cobertura (sistemas de calha perfilada) [mm] 23,4
Dimensão N6 (sistemas de calha perfilada) [mm] 14,3
Tolerância da dimensão N6 (sistemas de calha perfilada) [mm] ±0,5
Dimensão T [mm] 30
Dimensão T1 máx. (sistemas de calha perfilada) [mm] 20
Dimensão T1 mín. [mm] 10
Dimensão T1 s (sistemas de calha perfilada) [mm] 13
Nota de rodapé da dimensão T1 s (sistemas de calha perfilada): Dimensão preferencial T1S com tolerâncias ± 0,75
