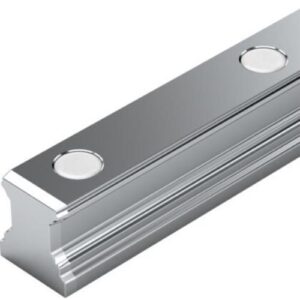

Rail de Esferas com Tampas tamanho 20 INOX KSA-020-SNS-N-MA-AK
Dimensões nominais [mm] 20
Formato SNS – Calha guia padrão
Material (sistemas de calhas perfiladas) Aço resistente à corrosão (Resistência NR II)
Classe de precisão N – Normal
Montagem do carril guia Para fixação por parafusos por cima
Cobertura do carril guia Tampas plásticas
Comprimento máximo Lmáx [mm] 5816,0
Nota: Lmax Disponível por encomenda
Comprimento mínimo Lmin [mm] 80,0
Número de furos nB (sistemas de carris perfilados) 64
Número de secções 1 peça
Massa m (kg/m) [kg/m] 2,4
Temperatura ambiente permitida (mín. … máx.) -10 °C … +80 °C
Nota: Temperatura ambiente permitida (mín. … máx.) 100 °C admissível por um curto período. Para funcionamento a temperaturas negativas, consulte-nos.
Peso [kg] 0
Comprimento recomendado do carril (fórmula) L = nB • T – 4 mm
Informações sobre o produto Configure o produto para o adicionar ao carrinho de compras.
Passo T do carril guia [mm] 60
Dimensão A2 (sistemas de carris perfilados) [mm] 20
Dimensão D [mm] 9,4
Dimensão H2 sem faixa de cobertura (sistemas de carris perfilados) [mm] 20,55
Dimensão N6 (sistemas de carris perfilados) [mm] 13,2
Tolerância da dimensão N6 (sistemas de carris perfilados) [mm] ±0,5
Dimensão S5 (sistema de carris perfilados) [mm] 6
Dimensão T [mm] 60
Dimensão T1 máx. (sistemas de carris perfilados) [mm] 50
Dimensão T1 mín. [mm] 10
Dimensão T1 s (sistemas de carris perfilados) [mm] 28
Nota de rodapé da dimensão T1 s (sistemas de carris perfilados): Dimensão preferencial T1S com tolerâncias de ± 0,75 recomendadas.
