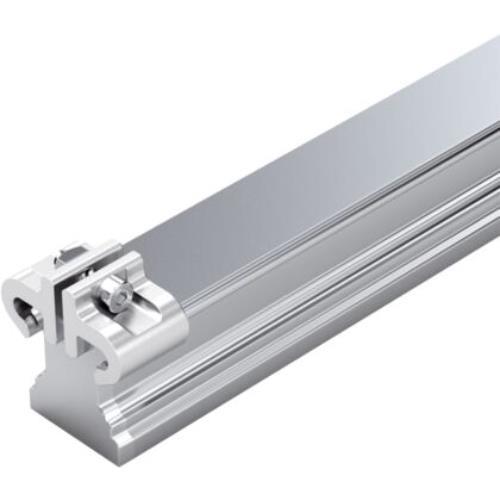

Rail de Esferas CR com Cinta tamanho 30, Versão Estreita, Comprimento Normal, Altura Standard, Classe de Precisão H
Dimensões nominais [mm] 30
Formato SNS – Calha guia padrão
Material (sistemas de carris perfilados) Cromado duro
Classe de precisão H – Alta precisão
Montagem do carril guia Para aparafusamento por cima
Cobertura do carril guia Com tira de cobertura e grampos de fixação
Comprimento máximo Lmáx [mm] 5836,0
Nota: Lmax Disponível por encomenda
Comprimento mínimo Lmin [mm] 112,0
Número de furos nB (sistemas de carris perfilados) 48
Número de secções 1 peça
Massa m (kg/m) [kg/m] 5
Temperatura ambiente permitida (mín. … máx.) -10 °C … +80 °C
Nota: Temperatura ambiente permitida (mín. … máx.) 100 °C admissível por um curto período. Para funcionamento a temperaturas negativas, consulte-nos.
Peso [kg] 0
Comprimento recomendado do carril (fórmula) L = nB • T – 4 mm
Informações do produto Comprimento do carril até Lmax
Passo T do carril guia [mm] 80
Dimensão A2 (sistemas de calha perfilada) [mm] 28
Dimensão D [mm] 15
Dimensão F4 com faixa de cobertura (sistemas de calha perfilada) [mm] 8,7
Dimensão F5 (sistemas de calha perfilada) [mm] 13
Dimensão F6 (sistemas de calha perfilada) [mm] 2
Dimensão H2 com faixa de cobertura (sistemas de calha perfilada) [mm] 28,55
Nota de rodapé de H2 com faixa de cobertura (sistemas de calha perfilada) Com faixa de cobertura 0,2 mm
Dimensão N6 (sistemas de calha perfilada) [mm] 17
Tolerância da dimensão N6 (sistemas de calha perfilada) [mm] ±0,5
Dimensão S5 (sistema de calha perfilada) [mm] 9
Dimensão T [mm] 80
Dimensão T1 máx. (sistemas de carris perfilados) [mm] 68
Dimensão T1 mín. [mm] 16
Dimensão T1 s (sistemas de carris perfilados) [mm] 38
Nota de rodapé da dimensão T1 s (sistemas de carris perfilados): Dimensão preferencial T1S com tolerâncias de ± 0,75 recomendadas.
Altura do carril guia H2 com faixa de cobertura [mm] 28,55
