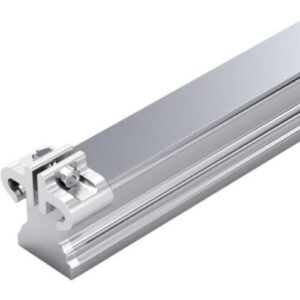

Rail de Esferas CR com Cinta tamanho 25, Versão Estreita, comprimento Normal, Altura Standard, Classe de Precisão H
Dimensões nominais [mm] 25
Formato SNS – Calha guia padrão
Material (sistemas de carris perfilados) Cromado duro
Classe de precisão H – Alta precisão
Montagem do carril guia Para aparafusamento por cima
Cobertura do carril guia Com tira de cobertura e grampos de fixação
Comprimento máximo Lmáx [mm] 5816,0
Nota: Lmax Disponível por encomenda
Comprimento mínimo Lmin [mm] 86,0
Número de furos nB (sistemas de carris perfilados) 64
Número de secções 1 peça
Massa m (kg/m) [kg/m] 3,2
Temperatura ambiente permitida (mín. … máx.) -10 °C … +80 °C
Nota: Temperatura ambiente permitida (mín. … máx.) 100 °C admissível por um curto período. Para funcionamento a temperaturas negativas, consulte-nos.
Peso [kg] 0
Comprimento recomendado do carril (fórmula) L = nB • T – 4 mm
Informações do produto Comprimento do carril até Lmax
Passo T do carril guia [mm] 60
Dimensão A2 (sistemas de calha perfilada) [mm] 23
Dimensão D [mm] 11
Dimensão F4 com faixa de cobertura (sistemas de calha perfilada) [mm] 8,2
Dimensão F5 (sistemas de calha perfilada) [mm] 13
Dimensão F6 (sistemas de calha perfilada) [mm] 2
Dimensão H2 com faixa de cobertura (sistemas de calha perfilada) [mm] 24,45
Nota de rodapé de H2 com faixa de cobertura (sistemas de calha perfilada) Com faixa de cobertura 0,2 mm
Dimensão N6 (sistemas de calha perfilada) [mm] 15,2
Tolerância da dimensão N6 (sistemas de calha perfilada) [mm] ±0,5
Dimensão S5 (sistema de calha perfilada) [mm] 7
Dimensão T [mm] 60
Dimensão T1 máx. (sistemas de carris perfilados) [mm] 50
Dimensão T1 mín. [mm] 13
Dimensão T1 s (sistemas de carris perfilados) [mm] 28
Nota de rodapé da dimensão T1 s (sistemas de carris perfilados): Dimensão preferencial T1S com tolerâncias de ± 0,75 recomendadas.
Altura do carril guia H2 com faixa de cobertura [mm] 24,45
