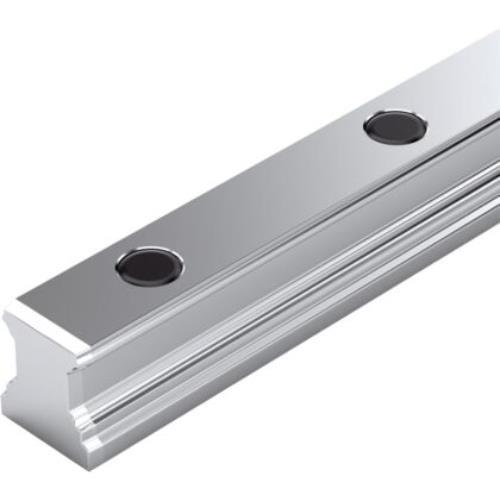

Rail de Esferas com Tampas tamanho 45, Classe de Precisão H
Dimensões nominais [mm] 45
Formato SNS – Calha guia padrão
Material (sistemas de calha perfilada) Aço carbono
Classe de precisão H – Alta precisão
Montagem do carril guia Para fixação por parafusos na parte superior
Cobertura do carril guia Tampas plásticas
Comprimento máximo Lmáx [mm] 5771,0
Nota: Lmax Disponível por encomenda
Comprimento mínimo Lmin [mm] 137,0
Número de furos nB (sistemas de calha perfilada) 36
Número de secções 1 peça
Massa m (kg/m) [kg/m] 10,5
Temperatura ambiente permitida (mín. … máx.) -10 °C … +80 °C
Nota: Temperatura ambiente permitida (mín. … máx.) 100 °C admissível por um curto período. Para funcionamento a temperaturas negativas, consulte-nos.
Peso [kg] 0
Comprimento recomendado do carril (fórmula) L = nB • T – 4 mm
Informações sobre o produto Configure o produto para o adicionar ao carrinho de compras.
Passo T do carril guia [mm] 105
Dimensão A2 (sistemas de carris perfilados) [mm] 45
Dimensão D [mm] 20
Dimensão H2 sem faixa de cobertura (sistemas de carris perfilados) [mm] 39,85
Dimensão N6 (sistemas de carris perfilados) [mm] 23,5
Tolerância da dimensão N6 (sistemas de carris perfilados) [mm] ±0,5
Dimensão S5 (sistema de carris perfilados) [mm] 14
Dimensão T [mm] 105
Dimensão T1 máx. (sistemas de carris perfilados) [mm] 89
Dimensão T1 mín. [mm] 16
Dimensão T1 s (sistemas de carris perfilados) [mm] 50,5
Nota de rodapé da dimensão T1 s (sistemas de carris perfilados): Dimensão preferencial T1S com tolerâncias de ± 0,75 recomendadas.
