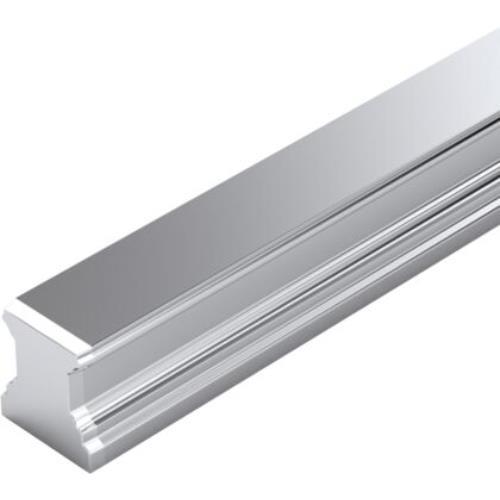

Rail de Esferas com Furo Roscado tamanho 20 Classe NSistema de calha de esferasDimensões nominais [mm] 20Formato SNS – Calha guia padrãoMaterial (sistemas de calha perfilada) Aço carbonoClasse de precisão H – Alta precisãoMontagem do carril guia Para fixação por baixoCobertura do carril guia Sem faixa de coberturaComprimento máximo Lmáx [mm] 5816,0Nota: Lmax Disponível por encomendaComprimento mínimo Lmin [mm] 80,0Número de furos nB (sistemas de calha perfilada) 64Número de secções 1 peçaMassa m (kg/m) [kg/m] 2,4Temperatura ambiente permitida (mín. … máx.) -10 °C … +80 °CNota: Temperatura ambiente permitida (mín. … máx.) 100 °C admissível por um curto período. Para funcionamento a temperaturas negativas, consulte-nos.Peso [kg] 0Comprimento recomendado do carril (fórmula) L = nB • T – 4 mmInformações sobre o produto Configure o produto para o adicionar ao carrinho de compras.Passo T do carril guia [mm] 60Dimensão A2 (sistemas de calha perfilada) [mm] 20Dimensão H2 sem faixa de cobertura (sistemas de calha perfilada) [mm] 20,55Dimensão N7 (sistemas de calha perfilada) [mm] 9Dimensão S7 diâmetro da rosca M6Dimensão T [mm] 60Dimensão T1 máx. (sistemas de calha perfilada) [mm] 50Dimensão T1 mín. [mm] 10Dimensão T1 s (sistemas de calha perfilada) [mm] 28Nota de rodapé da dimensão T1 s (sistemas de calha perfilada) Dimensão preferencial T1S com tolerâncias de ± 0,75 recomendadas.
