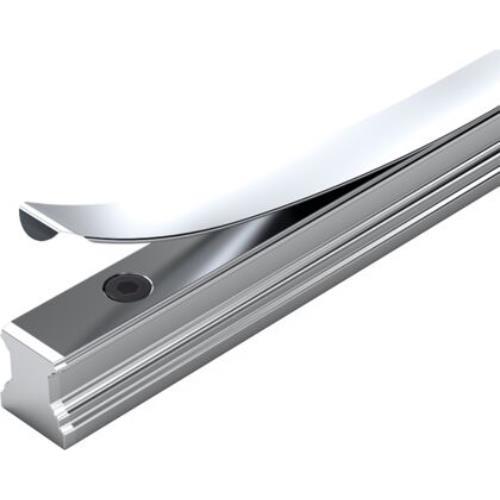

Rail de Esferas com Cinta e Topos tamanho 35 Classe de Precisão N com 2 Uniões
Dimensões nominais [mm] 35
Formato SNS – Calha guia padrão
Material (sistemas de calha perfilada) Aço carbono
Classe de precisão N – Normal
Montagem do carril guia Para fixação por parafusos na parte superior
Cobertura do carril guia Com tira de cobertura e tampas de proteção
Comprimento mínimo Lmin [mm] 112,0
Número de furos nB (sistemas de calha perfilada) 48
Número de secções 3 peças
Massa m (kg/m) [kg/m] 6,8
Temperatura ambiente permitida (mín. … máx.) -10 °C … +80 °C
Nota: temperatura ambiente permitida (mín. … máx.) de 100 °C admissível por um curto período. Para funcionamento a temperaturas negativas, consulte-nos.
Peso [kg] 0
Comprimento recomendado do carril (fórmula) L = nB • T – 4 mm
Informações sobre o produto Configure o produto para o adicionar ao carrinho de compras.
Passo T do carril guia [mm] 80
Dimensão A2 (sistemas de carris perfilados) [mm] 34
Dimensão D [mm] 15
Dimensão F5 (sistemas de carris perfilados) [mm] 18
Dimensão F6 (sistemas de carris perfilados) [mm] 7
Nota de rodapé de H2 com faixa de cobertura (sistemas de calhas perfiladas): Com faixa de cobertura 0,3 mm
Dimensão N11 (sistemas de carris perfilados) [mm] 22
Dimensão N6 (sistemas de carris perfilados) [mm] 20,5
Tolerância da dimensão N6 (sistemas de carris perfilados) [mm] ±0,5
Dimensão S5 (sistema de carris perfilados) [mm] 9
Dimensão T [mm] 80
Dimensão T1 máx. (sistemas de carris perfilados) [mm] 68
Dimensão T1 mín. [mm] 16
Dimensão T1 s (sistemas de carris perfilados) [mm] 38
Nota de rodapé da dimensão T1 mín. (sistemas de carris perfilados): Se inferior a T1 mín., não é possível roscar na face final. Fixe a tira de cobertura! Observe as instruções de montagem!
Nota de rodapé da dimensão T1 s (sistemas de carris perfilados): Dimensão preferencial T1S com tolerâncias de ± 0,75 recomendadas.
Altura do carril guia H2 com tira de cobertura [mm] 32,15
