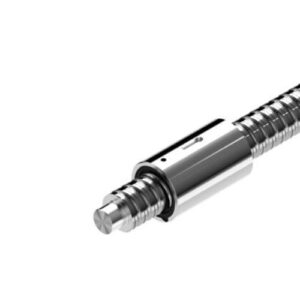

Porca de Esferas ZEM-E-K 12x5Rx2-3
Dimensões nominais [mm] 12 x 5R x 2 – 3
Série Série em miniatura
Capacidade de carga dinâmica C [N] 4560,0
Nota: A capacidade de carga dinâmica C é válida apenas para o grau de tolerância T5. Para outros graus de tolerância, considere o fator de correção fac (consulte as
Notas Técnicas Gerais e Informação “Dados Técnicos”, Notas Técnicas).
Velocidade linear máxima permitida vmáx (m/min) [m/min] 30,0
Nota: velocidade máxima permitida vmax Consulte “Velocidade característica d0 • n” (consulte Notas e informações técnicas gerais, “Dados técnicos” (Notas técnicas) e “Velocidade crítica ncr” (consulte Notas e informações técnicas gerais, “Notas de planeamento do projeto”)
Temperatura de funcionamento (mín. … máx.) -10 °C … +80 °C
Temperatura de armazenamento (mín. … máx.) -15 °C … +80 °C
Sentido de entrada Direito
Tipo de porca ZEM-E-K porca cilíndrica simples
Nota: temperatura de funcionamento permitida (mín. … máx.) Os conjuntos de fusos de esferas permitem o funcionamento a temperaturas contínuas até 80 °C com picos temporários de 100 °C, com medições efetuadas na carcaça exterior da porca em cada caso.
Vedação do acionamento do fuso Com vedação
Peso [kg] 0,1
Capacidade de carga estática C0 [N] 5800,0
Nota: capacidade de carga estática C0. As capacidades de carga são válidas apenas para a classe de tolerância T5. Para outras classes de tolerância, considere o fator de correção fac (consulte as Notas Técnicas Gerais e Informação “Dados Técnicos”, Notas Técnicas).
Categoria A
Temperatura máxima de funcionamento [°C] +80
Temperatura máxima do rolamento [°C] +80
Temperatura mínima de funcionamento [°C] -10
Temperatura mínima do rolamento [°C] -15
Dimensão B P9 [mm] 3
Dimensão d1 [mm] 11,4
Dimensão D1 g6 [mm] 21
Dimensão d2 [mm] 9,9
Dimensão D4 [mm] 2
Dimensão L [mm] 28
Tolerância da dimensão L [mm] ±0,1
Dimensão L11 [mm] 12
Tolerância da dimensão L11 [mm] ±0,2
Dimensão L6 [mm] 8
Dimensão L7 [mm] 3,5
Dimensão T1 [mm] 1,8
