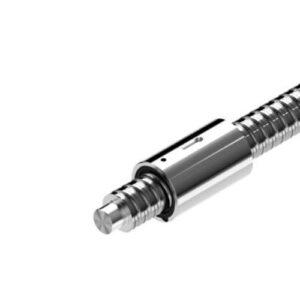

Porca de Esferas ZEM-E-A 25x25Rx3.5-4
Dimensões nominais [mm] 25 x 25R x 3,5 – 3
Série Série standard
Capacidade de carga dinâmica C [N] 17600,0
Nota: A capacidade de carga dinâmica C é válida apenas para os graus de tolerância T3 e T5. Para outros graus de tolerância, considere o fator de correção fac (consulte as Notas Técnicas Gerais e Informação “Dados Técnicos”, Notas Técnicas).
Velocidade linear máxima permitida vmáx (m/min) [m/min] 150,0
Nota: velocidade máxima permitida vmax Consulte “Velocidade característica d0 • n” (consulte Notas e informações técnicas gerais, “Dados técnicos” (Notas técnicas) e “Velocidade crítica ncr” (consulte Notas e informações técnicas gerais, “Notas de planeamento do projeto”)
Temperatura de funcionamento (mín. … máx.) -10 °C … +80 °C
Temperatura de armazenamento (mín. … máx.) -15 °C … +80 °C
Sentido de entrada Direito
Tipo de porca Porca cilíndrica simples ZEM-E-S
Nota: temperatura de funcionamento permitida (mín. … máx.) Os conjuntos de fusos de esferas permitem o funcionamento a temperaturas contínuas até 80 °C com picos temporários de 100 °C, com medições efetuadas na carcaça exterior da porca em cada caso.
Vedação do acionamento do fuso Com vedação
Peso [kg] 0,71
Estático Capacidade de carga C0 [N] 23300,0
Nota: capacidade de carga estática C0. As capacidades de carga são válidas apenas para os graus de tolerância T3 e T5. Para outros graus de tolerância, considere o fator de correção fac (consulte as Notas Técnicas Gerais e Informação “Dados Técnicos”, Notas Técnicas).
Categoria A
Temperatura máxima de funcionamento [°C] +80
Temperatura máxima do rolamento [°C] +80
Temperatura mínima de funcionamento [°C] -10
Temperatura mínima do rolamento [°C] -15
Dimensão B P9 [mm] 5
Dimensão d1 [mm] 24
Dimensão D1 g6 [mm] 40
Dimensão d2 [mm] 21,4
Dimensão D4 [mm] 4
Dimensão L [mm] 95
Tolerância da dimensão L [mm] ±0,1
Dimensão L11 [mm] 20
Tolerância da dimensão L11 [mm] ±0,2
Dimensão L6 [mm] 37,5
Dimensão L7 [mm] 10,5
Dimensão T1 [mm] 3
