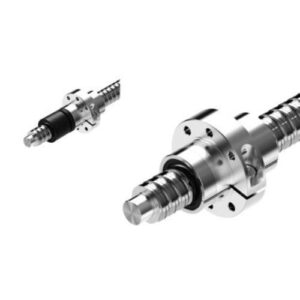

Porca de Esferas SEM-E-S 32x5Rx3,5-4
Dimensões nominais [mm] 32 x 5R x 3,5 – 4
Série Série standard
Capacidade de carga dinâmica C [N] 25900,0
Nota: A capacidade de carga dinâmica C é válida apenas para os graus de tolerância T3 e T5. Para outros graus de tolerância, considere o fator de correção fac (consulte as Notas Técnicas Gerais e Informação “Dados Técnicos”, Notas Técnicas).
Velocidade linear máxima permitida vmáx (m/min) [m/min] 23,0
Nota: velocidade máxima permitida vmax Consulte “Velocidade característica d0 • n” (secção Notas técnicas) e “Velocidade crítica ncr” (secção Cálculo e exemplos)
Temperatura de funcionamento (mín. … máx.) -10 °C … +80 °C
Temperatura de armazenamento (mín. … máx.) -15 °C … +80 °C
Sentido de avanço Direito
Tipo de porca SEM-E-S porca simples ajustável com folga zero
Nota: temperatura de funcionamento permitida (mín. … máx.) Temperaturas de funcionamento permitidas Os conjuntos de fusos de esferas permitem o funcionamento a temperaturas contínuas até 80 °C com picos temporários de 100 °C, medições efetuadas na carcaça exterior da porca em cada caso.Padrão de furos BB7Vedação do acionamento por parafuso Com vedaçãoPeso [kg] 0,74Capacidade de carga estática C0 [N] 40000,0Nota: A capacidade de carga estática C0 é válida apenas para os graus de tolerância T3 e T5. Para outros graus de tolerância, considere o fator de correção fac (consulte as Notas Técnicas Gerais e Informação “Dados Técnicos”, Notas Técnicas).Categoria ATemperatura máxima de funcionamento [°C] +80Temperatura máxima do rolamento [°C] +80Temperatura mínima de funcionamento [°C] -10Temperatura mínima do rolamento [°C] -15Dimensão d1 [mm] 31Dimensão D1 f9 [mm] 48Dimensão D1 máx [mm] 47,97Dimensão D1 mín [mm] 47,935Dimensão d2 [mm] 28,4Dimensão D5 [mm] 73Dimensão D6 [mm] 60Dimensão D7 [mm] 6,6Dimensão L [mm] 48Dimensão L10 [mm] 14Dimensão L3 [mm] 20Dimensão L4 [mm] 10Dimensão L5 [mm] 14Dimensão Sx [mm] 4Ângulo f [°] 60
