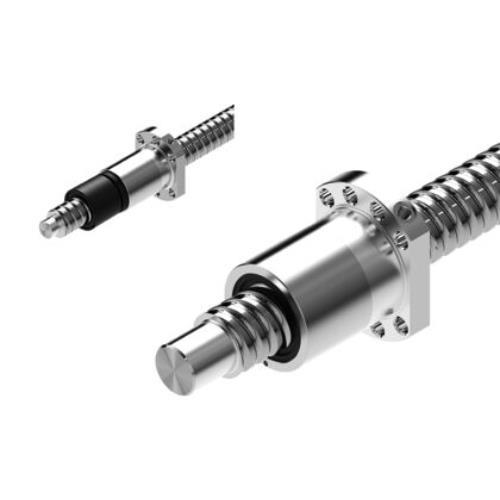

Porca de Esferas FEM-E-B 50x5Rx3.5-5
Dimensões nominais [mm] 50 x 5R x 3,5 – 5
Série Série standard
Capacidade de carga dinâmica C [N] 38400,0
Nota: A capacidade de carga dinâmica C é válida apenas para os graus de tolerância T3 e T5. Para outros graus de tolerância, considere o fator de correção fac (consulte as Notas Técnicas Gerais e Informação “Dados Técnicos”, Notas Técnicas).
Velocidade linear máxima permitida vmáx (m/min) [m/min] 15,0
Nota: velocidade máxima permitida vmax Consulte “Velocidade característica d0 • n” (secção Notas técnicas) e “Velocidade crítica ncr” (secção Cálculo e exemplos)
Temperatura de funcionamento (mín. … máx.) -10 °C … +80 °C
Temperatura de armazenamento (mín. … máx.) -15 °C … +80 °C
Sentido de avanço Direito
Tipo de porca FEM-E-B porca simples com flange
Nota: temperatura de funcionamento permitida (mín. … máx.) Os conjuntos de fusos de esferas permitem o funcionamento a temperaturas contínuas até 80 °C com picos temporários de 100 °C, com medições efetuadas na carcaça exterior da porca em cada caso.
Padrão de furos BB1
Vedação do acionamento por parafuso Com vedação
Peso [kg] 1,39
Capacidade de carga estática C0 [N] 81300,0
Nota: A capacidade de carga estática C0 é válida apenas para os graus de tolerância T3 e T5. Para outros graus de tolerância, considere o fator de correção fac (consulte as Notas Técnicas Gerais e Informação “Dados Técnicos”, Notas Técnicas).
Categoria A
Temperatura máxima de funcionamento [°C] +80
Temperatura máxima do rolamento [°C] +80
Temperatura mínima de funcionamento [°C] -10
Temperatura mínima do rolamento [°C] -15
Dimensão d1 [mm] 49
Dimensão D1 g6 [mm] 75
Dimensão d2 [mm] 46,4
Dimensão D5 [mm] 110
Dimensão D6 [mm] 93
Dimensão D7 [mm] 11
Dimensão L [mm] 54
Dimensão L10 [mm] 39
Dimensão L14 [mm] 85
Dimensão L3 [mm] 15
Dimensão L4 [mm] 10
Dimensão Sx [mm] 5
Diâmetro d0 [mm] 50
