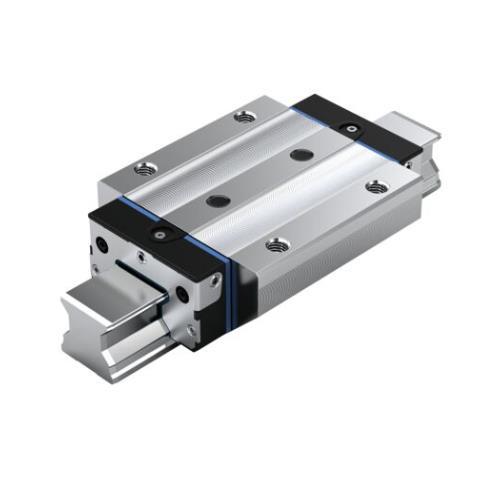

Patim de Rolos CS RWD-045-FLS-C2-P-2
Dimensões nominais [mm] 45
Formato FLS – flange, longo, altura standard
Modelo Bloco de rolos de alta precisão
Material (sistemas de calhas perfiladas) Aço carbono
Classe de pré-carga C2 – Pré-carga média
Classe de precisão P – Precisa
Vedação DS – Vedação de lábio duplo
Largura do bloco de rolos [mm] 120,0
Comprimento do bloco de rolos [mm] 179,5
Altura do bloco de rolos [mm] 51,0
Altura do bloco de rolos com calha guia [mm] 60,0
Lubrificação preservada
Taxa máxima de aceleração amax [m/s²] 150,0
Nota: Requisito de aceleração máxima amax: Deve existir pré-carga, mesmo durante o funcionamento sob carga.
Velocidade linear máxima permitida vmáx [m/s] 4,0
Temperatura ambiente permitida (mín. … máx.) -10 °C … +80 °C
Nota: A temperatura ambiente permitida (mín. … máx.) de 100 °C é admissível durante um curto período. Para funcionamento a temperaturas negativas mais baixas, consulte-nos.
Coeficiente de atrito µ 0,0004 … 0,001
Nota: Coeficiente de atrito µ sem atrito da vedação
Peso [kg] 4,7
Capacidade de carga dinâmica C50 [N] 163000,0
Nota: As capacidades de carga dinâmica e os momentos de carga C50 baseiam-se num percurso de 50.000 m de acordo com a norma DIN ISO 14728-1.
Capacidade de carga dinâmica C100 [N] 132300,0
Nota: A capacidade de carga dinâmica C100 e os momentos de carga baseiam-se num deslocamento de 100.000 m, de acordo com a norma DIN ISO 14728-1.
Capacidade de carga estática C0 [N] 276400,0
Capacidade de carga de momento de torção dinâmico Mt50 [Nm] 4020,0
Nota: A capacidade de carga de momento de torção dinâmico Mt50 e os momentos de carga baseiam-se num deslocamento de 50.000 m, de acordo com a norma DIN ISO 14728-1.
Capacidade de carga de momento de torção dinâmico Mt100 [Nm] 3270,0
Nota: A capacidade de carga de momento de torção dinâmico Mt100 e os momentos de carga baseiam-se num deslocamento de 100.000 m, de acordo com a norma DIN ISO 14728-1.
Capacidade de carga de momento torsional estático Mt0 [Nm] 6830
Capacidade de carga de momento longitudinal dinâmico ML50 [Nm] 3310,0
Nota: Capacidade de carga de momento longitudinal dinâmico ML50. As capacidades de carga dinâmica e os momentos de carga baseiam-se num curso de 50.000 m, de acordo com a norma DIN ISO 14728-1.
Capacidade de carga de momento longitudinal dinâmico ML100 [Nm] 2690,0
Nota: Capacidade de carga de momento longitudinal dinâmico ML100. As capacidades de carga dinâmica e os momentos de carga baseiam-se num curso de 100.000 m, de acordo com a norma DIN ISO 14728-1.
Capacidade de carga de momento longitudinal estático ML0 [Nm] 5630
Nota de rodapé: Força de atrito FR. Valor de referência para o arrasto por fricção do bloco de rolos completo, selado e lubrificado.
Passo do carril guia T [mm] 52,5
Dimensão A (sistemas de carris perfilados) [mm] 120
Dimensão A1 (sistemas de carris perfilados) [mm] 60
Dimensão A2 (sistemas de carris perfilados) [mm] 45
Dimensão A3 (sistemas de carris perfilados) [mm] 37,5
Dimensão B (sistemas de carris perfilados) [mm] 179,5
Dimensão B1 [mm] 134
Dimensão do diâmetro S5 (sistemas de carris perfilados) 14
Dimensão E1 [mm] 100
Dimensão E2 (sistemas de carris perfilados) [mm] 80
Dimensão E3 (sistemas de carris perfilados) [mm] 60
Dimensão E8 (sistemas de carris perfilados) [mm] 62,9
Dimensão E9 (sistemas de carris perfilados) [mm] 16,7
Dimensão H [mm] 60,0
Dimensão H1 (sistemas de carris perfilados) [mm] 51
Dimensão H2 com faixa de cobertura (sistemas de carris perfilados) [mm] 39,1
Dimensão H2 sem faixa de cobertura (sistemas de carris perfilados) [mm] 38,8
Dimensão K1 (sistemas de carris perfilados) [mm] 33,7
Dimensão K2 (sistemas de carris perfilados) [mm] 36,6
Dimensão N1 (sistemas de carris perfilados) [mm] 15
Dimensão N2 (sistemas de carris perfilados) [mm] 13,5
Dimensão N5 (sistemas de carris perfilados) [mm] 8
Dimensão N6 (sistemas de carris perfilados) [mm] 22,4
Tolerância da dimensão N6 (sistemas de carris perfilados) [mm] ±0,5
Dimensão do diâmetro da rosca S1 (sistemas de carris perfilados) [mm] 10,4
Dimensão S2 (sistemas de carris perfilados) M12
Dimensão S9 M4
Dimensão S9 Diâmetro da rosca (sistemas de carris perfilados) M4
Dimensão T1 mín. [mm] 18
Dimensão V1 [mm] 10
Nota sobre a Dimensão T: Dimensão T = Separação do carril do carril guia do rolete
