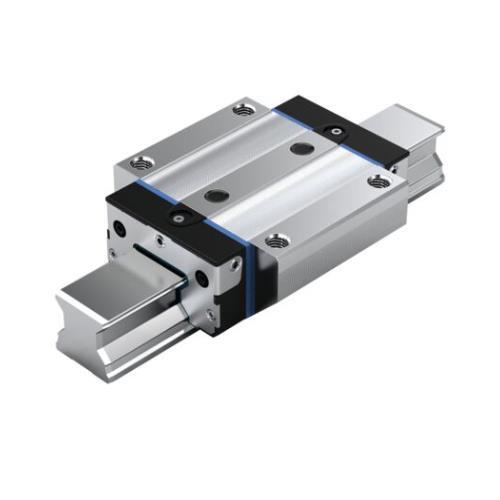

Patim de Rolos CS RWD-035-FNS-C2-H-2
Versão Sistemas de calhas de rolos
Dimensões nominais [mm] 35
Formato FNS – flange, normal, altura standard
Modelo Bloco de rolos de alta precisão
Material (sistemas de calhas perfiladas) Aço carbono
Classe de pré-carga C2 – Pré-carga média
Classe de precisão H – Alta precisão
Vedação DS – Vedação de lábio duplo
Largura do bloco de rolos [mm] 100,0
Comprimento do bloco de rolos [mm] 118,0
Altura do bloco de rolos [mm] 41,0
Altura do bloco de rolos com calha guia [mm] 48,0
Lubrificação preservada
Taxa máxima de aceleração amax [m/s²] 150,0
Nota: Requisito de aceleração máxima amax: Deve existir pré-carga, mesmo durante o funcionamento sob carga.
Velocidade linear máxima permitida vmáx [m/s] 4,0
Temperatura ambiente permitida (mín. … máx.) -10 °C … +80 °C
Nota: A temperatura ambiente permitida (mín. … máx.) de 100 °C é admissível durante um curto período. Para funcionamento a temperaturas negativas mais baixas, consulte-nos.
Coeficiente de atrito µ 0,0004 … 0,001
Nota: Coeficiente de atrito µ sem atrito da vedação
Peso [kg] 1,87
Capacidade de carga dinâmica C50 [N] 75000,0
Nota: As capacidades de carga dinâmica e os momentos de carga C50 baseiam-se num percurso de 50.000 m de acordo com a norma DIN ISO 14728-1.
Capacidade de carga dinâmica C100 [N] 61000,0
Nota: A capacidade de carga dinâmica C100 e os momentos de carga baseiam-se num deslocamento de 100.000 m, de acordo com a norma DIN ISO 14728-1.
Capacidade de carga estática C0 [N] 119400,0
Capacidade de carga de momento de torção dinâmico Mt50 [Nm] 1490,0
Nota: A capacidade de carga de momento de torção dinâmico Mt50 e os momentos de carga baseiam-se num deslocamento de 50.000 m, de acordo com a norma DIN ISO 14728-1.
Capacidade de carga de momento de torção dinâmico Mt100 [Nm] 1210,0
Nota: A capacidade de carga de momento de torção dinâmico Mt100 e os momentos de carga baseiam-se num deslocamento de 100.000 m, de acordo com a norma DIN ISO 14728-1.
Capacidade de carga de momento torsional estático Mt0 [Nm] 2370
Capacidade de carga de momento longitudinal dinâmico ML50 [Nm] 940,0
Nota: Capacidade de carga de momento longitudinal dinâmico ML50. As capacidades de carga dinâmica e os momentos de carga baseiam-se num curso de 50.000 m, de acordo com a norma DIN ISO 14728-1.
Capacidade de carga de momento longitudinal dinâmico ML100 [Nm] 760,0
Nota: Capacidade de carga de momento longitudinal dinâmico ML100. As capacidades de carga dinâmica e os momentos de carga baseiam-se num curso de 100.000 m, de acordo com a norma DIN ISO 14728-1.
Capacidade de carga de momento longitudinal estático ML0 [Nm] 1480
Nota de rodapé: Força de atrito FR. Valor de referência para o arrasto por fricção do bloco de rolos completo, selado e lubrificado.
Passo do carril guia T [mm] 40
Dimensão A (sistemas de calha perfilada) [mm] 100
Dimensão A1 (sistemas de calha perfilada) [mm] 50
Dimensão A2 (sistemas de calha perfilada) [mm] 34
Dimensão A3 (sistemas de calha perfilada) [mm] 33
Dimensão A4 (sistema de calha perfilada) [mm] 47
Dimensão B (sistemas de calha perfilada) [mm] 118
Dimensão do diâmetro S5 (sistemas de calha perfilada) 9
Dimensão E1 [mm] 82
Dimensão E2 (sistemas de calha perfilada) [mm] 62
Dimensão E3 (sistemas de calha perfilada) [mm] 52
Dimensão E8 (sistemas de calha perfilada) [mm] 50,3
Dimensão E9 (sistemas de calha perfilada) [mm] 13,1
Dimensão H [mm] 48,0
Dimensão H1 (sistemas de carris perfilados) [mm] 41
Dimensão H2 com faixa de cobertura (sistemas de carris perfilados) [mm] 31,1
Dimensão H2 sem faixa de cobertura (sistemas de carris perfilados) [mm] 30,8
Dimensão H3 [mm] 43
Dimensão K1 (sistemas de carris perfilados) [mm] 15,55
Dimensão K2 (sistemas de carris perfilados) [mm] 17,4
Dimensão N1 (sistemas de carris perfilados) [mm] 12
Dimensão N2 (sistemas de carris perfilados) [mm] 11
Dimensão N6 (sistemas de carris perfilados) [mm] 19,4
Tolerância da dimensão N6 (sistemas de carris perfilados) [mm] ±0,5
Dimensão do diâmetro da rosca S1 (sistemas de carris perfilados) [mm] 8,5
Dimensão S2 (sistemas de carris perfilados) M10
Dimensão S9 M3
Dimensão S9 diâmetro da rosca (sistemas de carris perfilados) M3
Dimensão T1 mín. [mm] 16
Dimensão V1 [mm] 8
Nota sobre a Dimensão T: Dimensão T = Separação do carril do carril guia do rolete
