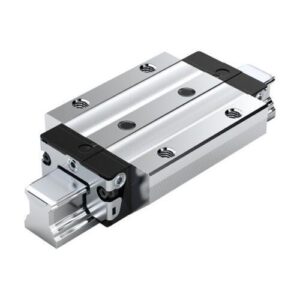

Patim de Esferas NR 25 2ª Geração, Versão Flangeada e Longa, Altura Standard, Classe de Precisão H, 0% Pré-carga
Versão: Sistema de guias de esferas
Tamanho nominal [mm]: 25
Formato: FLS – flange, comprimento longo, altura padrão
Modelo: Patim de esferas de alta precisão
Material (sistemas de guias perfiladas): Aço inoxidável resistente à corrosão (corpo do patim Resist NR)
Classe de pré-carga: C0 – Sem pré-carga (folga)
Classe de precisão: H – Alta precisão
Vedação: SS – Vedação padrão
Corrente de esferas: Sem corrente de esferas (padrão)
Lubrificação: Pré-lubrificado e conservado
Autocompensação para compensação de desalinhamentos: Sem autocompensação
Largura do patim [mm]: 70,0
Comprimento do patim [mm]: 107,9
Altura do patim [mm]: 29,9
Altura do patim com guia linear [mm]: 36,0
Taxa máxima de aceleração amax [m/s²]: 500,0
Nota: Aceleração máxima amax:
Se Fcomb > 2,8 × Fpr: amax = 50 m/s²
Velocidade linear máxima admissível vmax [m/s]: 5,0
Temperatura ambiente admissível (mín. … máx.): -10 °C … +80 °C
Nota: Temperatura ambiente admissível (mín. … máx.):
100 °C admissíveis durante períodos curtos. Para funcionamento a temperaturas negativas, consulte-nos.
Coeficiente de atrito µ: 0,002 … 0,003
Nota: Coeficiente de atrito µ:
Sem considerar o atrito da vedação
Peso [kg]: 0,9
Capacidade de carga dinâmica C50 [N]: 47000,0
Nota: Capacidade de carga dinâmica C50:
As capacidades de carga dinâmica e momentos de carga são baseados num percurso de 50 000 m, de acordo com a DIN ISO 14728-1.
Capacidade de carga dinâmica C100 [N]: 37300,0
Nota: Capacidade de carga dinâmica C100:
As capacidades de carga dinâmica e momentos de carga são baseados num percurso de 100 000 m, de acordo com a DIN ISO 14728-1.
Capacidade de carga estática C0 [N]: 52500,0
Capacidade de carga dinâmica do momento de torção Mt50 [Nm]: 670,0
Nota: Capacidade de carga dinâmica do momento de torção Mt50:
As capacidades de carga dinâmica e momentos de carga são baseados num percurso de 50 000 m, de acordo com a DIN ISO 14728-1.
Capacidade de carga dinâmica do momento de torção Mt100 [Nm]: 530,0
Nota: Capacidade de carga dinâmica do momento de torção Mt100:
As capacidades de carga dinâmica e momentos de carga são baseados num percurso de 100 000 m, de acordo com a DIN ISO 14728-1.
Capacidade de carga estática do momento de torção Mt0 [Nm]: 750
Capacidade de carga dinâmica do momento longitudinal ML50 [Nm]: 670,0
Nota: Capacidade de carga dinâmica do momento longitudinal ML50:
As capacidades de carga dinâmica e momentos de carga são baseados num percurso de 50 000 m, de acordo com a DIN ISO 14728-1.
Capacidade de carga dinâmica do momento longitudinal ML100 [Nm]: 530,0
Nota: Capacidade de carga dinâmica do momento longitudinal ML100:
As capacidades de carga dinâmica e momentos de carga são baseados num percurso de 100 000 m, de acordo com a DIN ISO 14728-1.
Capacidade de carga estática do momento longitudinal ML0 [Nm]: 740
Passo T da guia linear [mm]: 60
Dimensão A (sistemas de guias perfiladas) [mm]: 70
Dimensão A1 (sistemas de guias perfiladas) [mm]: 35
Dimensão A2 (sistemas de guias perfiladas) [mm]: 23
Dimensão A3 (sistemas de guias perfiladas) [mm]: 23,5
Dimensão B (sistemas de guias perfiladas) [mm]: 107,9
Tolerância da dimensão B (sistemas de guias perfiladas) [mm]: +0,5
Dimensão B1 [mm]: 79,5
Dimensão E1 [mm]: 57
Dimensão E2 (sistemas de guias perfiladas) [mm]: 45
Dimensão E3 (sistemas de guias perfiladas) [mm]: 40
Dimensão E8 (sistemas de guias perfiladas) [mm]: 38,3
Dimensão E9 (sistemas de guias perfiladas) [mm]: 11,5
Dimensão H [mm]: 36,0
Dimensão H1 (sistemas de guias perfiladas) [mm]: 29,9
Dimensão H2 com fita de cobertura (sistemas de guias perfiladas) [mm]: 24,45
Dimensão H2 sem fita de cobertura (sistemas de guias perfiladas) [mm]: 24,25
Dimensão K1 (sistemas de guias perfiladas) [mm]: 23,3
Dimensão K2 (sistemas de guias perfiladas) [mm]: 24,45
Dimensão K3 (sistemas de guias perfiladas) [mm]: 5,5
Dimensão K4 (sistemas de guias perfiladas) [mm]: 5,5
Dimensão N1 (sistemas de guias perfiladas) [mm]: 9,3
Dimensão N2 (sistemas de guias perfiladas) [mm]: 7
Dimensão N6 (sistemas de guias perfiladas) [mm]: 15,2
Tolerância da dimensão N6 (sistemas de guias perfiladas) [mm]: ±0,5
Dimensão S1 (sistemas de guias perfiladas) [mm]: 6,7
Dimensão S2 (sistemas de guias perfiladas): M8
Dimensão S5 (sistemas de guias perfiladas) [mm]: 7
Dimensão S9: M3x5 mm
Diâmetro da rosca S9 (sistemas de guias perfiladas): M3
Avanço da rosca S9 [mm]: 5
Dimensão T1 mín. [mm]: 13
Dimensão V1 [mm]: 7,5
