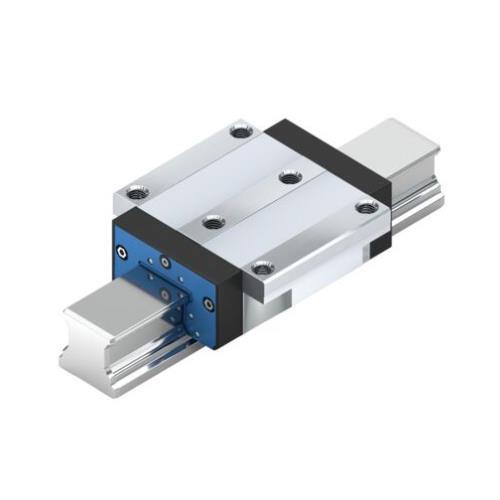

Patim de Esferas 1ª Geração tamanho 55, Versão Flangeada, Comprimento Normal, Altura Standard, Classe de Precisão N, 2% Pré-carga
Sistema de calha de esferas
Dimensões nominais [mm] 55
Formato FNS – flange, normal, altura standard
Modelo Bloco de rolamento de esferas para serviço pesado
Material (sistemas de calha perfilada) Aço carbono
Classe de pré-carga C1 – Baixa pré-carga
Classe de precisão N – Normal
Vedação SS – Vedação standard
Corrente de esferas Sem corrente de esferas (padrão)
Lubrificação Preservada
Autoalinhamento para compensação de desalinhamentos Sem autoalinhamento
Largura do bloco de rolamentos [mm] 140,0
Comprimento do bloco de rolamentos [mm] 159,0
Altura do bloco de rolamentos [mm] 57,0
Altura do bloco de rolamentos com calha guia [mm] 70,0
Taxa máxima de aceleração amax [m/s²] 250,0
Nota: Máx. Aceleração amax Se Fcomb?> 2,8 • Fpr : amax = 50 m/s²
Velocidade linear máxima permitida vmáx [m/s] 5,0
Temperatura ambiente permitida (mín. … máx.) -10 °C … +80 °C
Nota: Temperatura ambiente permitida (mín. … máx.) 100 °C admissível por um curto período. Para funcionamento a temperaturas negativas, consulte-nos.
Coeficiente de atrito µ 0,002 … 0,003
Nota: Coeficiente de atrito µ sem atrito da vedação
Peso [kg] 5,01
Capacidade de carga dinâmica C50 [N] 137000,0
Nota: Capacidade de carga dinâmica C50. As capacidades de carga dinâmica e os momentos de carga baseiam-se num percurso de 50.000 m de acordo com a norma DIN ISO 14728-1.
Capacidade de carga dinâmica C100 [N] 109000,0
Nota: A capacidade de carga dinâmica C100 e os momentos de carga baseiam-se num deslocamento de 100.000 m, de acordo com a norma DIN ISO 14728-1.
Capacidade de carga estática C0 [N] 174000,0
Capacidade de carga de momento de torção dinâmico Mt50 [Nm] 4390,0
Nota: A capacidade de carga de momento de torção dinâmico Mt50 e os momentos de carga baseiam-se num deslocamento de 50.000 m, de acordo com a norma DIN ISO 14728-1.
Capacidade de carga de momento de torção dinâmico Mt100 [Nm] 3480,0
Nota: A capacidade de carga de momento de torção dinâmico Mt100 e os momentos de carga baseiam-se num deslocamento de 100.000 m, de acordo com a norma DIN ISO 14728-1.
Capacidade de carga de momento torsional estático Mt0 [Nm] 5550
Capacidade de carga de momento longitudinal dinâmico ML50 [Nm] 2920,0
Nota: A capacidade de carga de momento longitudinal dinâmico ML50 baseia-se num deslocamento de 50.000 m, de acordo com a norma DIN ISO 14728-1.
Capacidade de carga de momento longitudinal dinâmico ML100 [Nm] 2320,0
Nota: A capacidade de carga de momento longitudinal dinâmico ML100 baseia-se num deslocamento de 100.000 m, de acordo com a norma DIN ISO 14728-1.
Capacidade de carga de momento longitudinal estático ML0 [Nm] 3690
Passo do carril guia T [mm] 120
Dimensão A (sistemas de calha perfilada) [mm] 140
Dimensão A1 (sistemas de calha perfilada) [mm] 70
Dimensão A2 (sistemas de calha perfilada) [mm] 53
Dimensão A3 (sistemas de calha perfilada) [mm] 43,5
Dimensão B (sistemas de calha perfilada) [mm] 159
Tolerância da dimensão B (sistemas de calha perfilada) [mm] +0,5
Dimensão B1 [mm] 115,5
Dimensão E1 [mm] 116
Dimensão E2 (sistemas de calha perfilada) [mm] 95
Dimensão E3 (sistemas de calha perfilada) [mm] 70
Dimensão E8 (sistemas de calha perfilada) [mm] 80
Dimensão E9 (sistemas de calha perfilada) [mm] 22,3
Dimensão H [mm] 70,0
Dimensão H1 (sistemas de carris perfilados) [mm] 57
Dimensão H2 com faixa de cobertura (sistemas de carris perfilados) [mm] 48,15
Dimensão H2 sem faixa de cobertura (sistemas de carris perfilados) [mm] 47,85
Dimensão K3 (sistemas de carris perfilados) [mm] 9
Dimensão N1 (sistemas de carris perfilados) [mm] 18
Dimensão N2 (sistemas de carris perfilados) [mm] 13,5
Dimensão N6 (sistemas de carris perfilados) [mm] 29
Tolerância da dimensão N6 (sistemas de carris perfilados) [mm] ±0,5
Dimensão S1 (sistemas de carris perfilados) [mm] 12,4
Dimensão S2 (sistemas de carris perfilados) M14
Dimensão S5 (sistema de carris perfilados) [mm] 16
Dimensão S9 M5x8 mm
Dimensão S9 diâmetro da rosca (sistemas de calha perfilada) M5
Dimensão S9 passo [mm] 8
Dimensão T1 mín. [mm] 20
Dimensão V1 [mm] 12
