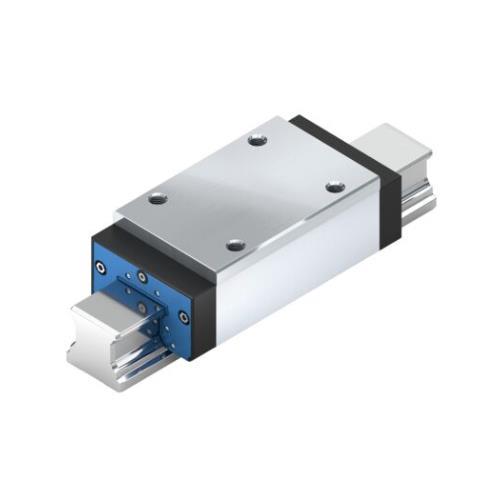

Patim de Esferas tamanho 55 1ª Geração, Versão Alta Estreita e Longa, Classe de Precisão N, 2% Pré-carga
Dimensões nominais [mm] 55
Formato SLH – fino, longo, alto
Modelo Bloco de rolamento de esferas para serviço pesado
Material (sistemas de calha perfilada) Aço carbono
Classe de pré-carga C1 – Baixa pré-carga
Classe de precisão N – Normal
Vedação SS – Vedação standard
Corrente de esferas Sem corrente de esferas (padrão)
Lubrificação Preservada
Autoalinhamento para compensação de desalinhamentos Sem autoalinhamento
Largura do bloco de rolamentos [mm] 100,0
Comprimento do bloco de rolamentos [mm] 199,0
Altura do bloco de rolamentos [mm] 67,0
Altura do bloco de rolamentos com calha guia [mm] 80,0
Taxa máxima de aceleração amax [m/s²] 250,0
Nota: Máx. Aceleração amax Se Fcomb?> 2,8 • Fpr : amax = 50 m/s²
Velocidade linear máxima permitida vmáx [m/s] 5,0
Temperatura ambiente permitida (mín. … máx.) -10 °C … +80 °C
Nota: Temperatura ambiente permitida (mín. … máx.) 100 °C admissível por um curto período. Para funcionamento a temperaturas negativas, consulte-nos.
Coeficiente de atrito µ 0,002 … 0,003
Nota: Coeficiente de atrito µ sem atrito da vedação
Peso [kg] 6
Capacidade de carga dinâmica C50 [N] 175000,0
Nota: Capacidade de carga dinâmica C50. As capacidades de carga dinâmica e os momentos de carga baseiam-se num percurso de 50.000 m de acordo com a norma DIN ISO 14728-1.
Capacidade de carga dinâmica C100 [N] 139000,0
Nota: A capacidade de carga dinâmica C100 e os momentos de carga baseiam-se num deslocamento de 100.000 m, de acordo com a norma DIN ISO 14728-1.
Capacidade de carga estática C0 [N] 245000,0
Capacidade de carga de momento de torção dinâmico Mt50 [Nm] 5560,0
Nota: A capacidade de carga de momento de torção dinâmico Mt50 e os momentos de carga baseiam-se num deslocamento de 50.000 m, de acordo com a norma DIN ISO 14728-1.
Capacidade de carga de momento de torção dinâmico Mt100 [Nm] 4410,0
Nota: A capacidade de carga de momento de torção dinâmico Mt100 e os momentos de carga baseiam-se num deslocamento de 100.000 m, de acordo com a norma DIN ISO 14728-1.
Capacidade de carga de momento torsional estático Mt0 [Nm] 7780
Capacidade de carga de momento longitudinal dinâmico ML50 [Nm] 4990,0
Nota: As capacidades de carga e os momentos de carga dinâmicos ML50 baseiam-se num deslocamento de 50.000 m, de acordo com a norma DIN ISO 14728-1.
Capacidade de carga de momento longitudinal dinâmico ML100 [Nm] 3960,0
Nota: As capacidades de carga e os momentos de carga dinâmicos ML100 baseiam-se num deslocamento de 100.000 m, de acordo com a norma DIN ISO 14728-1.
Capacidade de carga de momento longitudinal estático ML0 [Nm] 6990
Passo do carril guia T [mm] 120
Dimensão A (sistemas de calha perfilada) [mm] 100
Dimensão A1 (sistemas de calha perfilada) [mm] 50
Dimensão A2 (sistemas de calha perfilada) [mm] 53
Dimensão A3 (sistemas de calha perfilada) [mm] 23,5
Dimensão B (sistemas de calha perfilada) [mm] 199
Tolerância da dimensão B (sistemas de calha perfilada) [mm] +0,5
Dimensão B1 [mm] 155,5
Dimensão E1 [mm] 75
Dimensão E2 (sistemas de calha perfilada) [mm] 95
Dimensão E8 (sistemas de calha perfilada) [mm] 80
Dimensão E9 (sistemas de calha perfilada) [mm] 32,3
Dimensão H [mm] 80,0
Dimensão H1 (sistemas de carris perfilados) [mm] 67
Dimensão H2 com faixa de cobertura (sistemas de carris perfilados) [mm] 48,15
Dimensão H2 sem faixa de cobertura (sistemas de carris perfilados) [mm] 47,85
Dimensão K3 (sistemas de carris perfilados) [mm] 19
Dimensão N3 (sistemas de carris perfilados) [mm] 19
Dimensão N6 (sistemas de carris perfilados) [mm] 29
Tolerância da dimensão N6 (sistemas de carris perfilados) [mm] ±0,5
Dimensão S2 (sistemas de carris perfilados) M12
Dimensão S5 (sistema de carris perfilados) [mm] 16
Dimensão S9 M5x8 mm
Dimensão do diâmetro da rosca S9 (sistemas de carris perfilados) M5
Dimensão do passo S9 [mm] 8
Dimensão T1 mín. [mm] 20
Dimensão V1 [mm] 12
