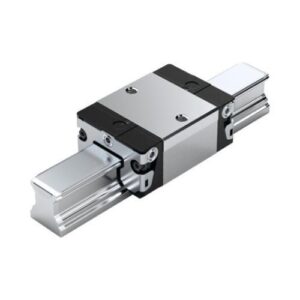

Patim de Esferas tamanho 35 2ª Geração Super, Versão Estreita e Curta, Classe de Precisão N, 0% Pré-carga, com Vedantes de Baixo Atrito
Dimensões nominais [mm] 35
Formato SKS – slimline, curto, altura standard
Modelo Bloco deslizante de esferas Super
Material (sistemas de calhas perfiladas) Aço carbono
Classe de pré-carga C0 – Sem pré-carga (folga)
Classe de precisão N – Normal
Vedação LS – Vedação de baixo atrito
Corrente de esferas Sem corrente de esferas (padrão)
Autoalinhamento para compensação de desalinhamentos Com autoalinhamento
Largura do bloco deslizante [mm] 70,0
Comprimento do bloco deslizante [mm] 84,9
Altura do bloco deslizante [mm] 40,4
Altura do bloco deslizante com calha guia [mm] 48,0
Lubrificação Pré-lubrificado, conservado
Carga dinâmica máxima Fmax [N] 8100
Taxa de aceleração máxima amax [m/s²] 500,0
Nota: Máx. Aceleração máxima (amax) Se Fcomb? > 2,8 • Fpr : amax = 50 m/s²
Velocidade linear máxima permitida (vmáx) [m/s] 5,0
Momento de torção máximo permitido (Mt máx) [Nm] 175
Nota: Vedação. Não existem variantes/combinações preferenciais (prazos de entrega parcialmente mais longos)
Temperatura ambiente permitida (mín. … máx.) -10 °C … +80 °C
Nota: Temperatura ambiente permitida (mín. … máx.) 100 °C admissível por um curto período. Para funcionamento a temperaturas negativas, consulte-nos.
Coeficiente de atrito µ 0,002 … 0,003
Nota: coeficiente de atrito µ sem atrito da vedação
Peso [kg] 0,9
Capacidade de carga dinâmica C50 [N] 26600,0
Nota: As capacidades de carga dinâmica e os momentos de carga C50 baseiam-se num percurso de 50.000 m, de acordo com a norma DIN ISO 14728-1.
Capacidade de carga dinâmica C100 [N] 21100,0
Nota: As capacidades de carga dinâmica e os momentos de carga C100 baseiam-se num percurso de 100.000 m, de acordo com a norma DIN ISO 14728-1.
Capacidade de carga de momento de torção dinâmico Mt50 [Nm] 570,0
Nota: As capacidades de carga dinâmica e os momentos de carga Mt50 baseiam-se num percurso de 50.000 m, de acordo com a norma DIN ISO 14728-1.
Capacidade de carga de momento torsional dinâmico Mt100 [Nm] 450,0
Nota: A capacidade de carga de momento torsional dinâmico Mt100 e os momentos de carga baseiam-se num deslocamento de 100.000 m de acordo com a norma DIN ISO 14728-1.
Passo T do carril guia [mm] 80
Dimensão A (sistemas de carris perfilados) [mm] 70
Dimensão A1 (sistemas de carris perfilados) [mm] 35
Dimensão A2 (sistemas de carris perfilados) [mm] 34
Dimensão A3 (sistemas de carris perfilados) [mm] 18
Dimensão B (sistemas de carris perfilados) [mm] 84,9
Tolerância da dimensão B (sistemas de carris perfilados) [mm] +0,5
Dimensão B1 [mm] 51,4
Dimensão E1 [mm] 50
Dimensão E8 (sistemas de carris perfilados) [mm] 58
Dimensão E9 (sistemas de carris perfilados) [mm] 17,35
Dimensão H [mm] 48,0
Dimensão H1 (sistemas de carris perfilados) [mm] 40,4
Dimensão H2 com faixa de cobertura (sistemas de carris perfilados) [mm] 32,15
Dimensão H2 sem faixa de cobertura (sistemas de calha perfilada) [mm] 31,85
Dimensão K1 (sistemas de calha perfilada) [mm] 32,7
Dimensão K2 (sistemas de calha perfilada) [mm] 34,2
Dimensão K3 (sistemas de calha perfilada) [mm] 6,9
Dimensão K4 (sistemas de calha perfilada) [mm] 6,9
Dimensão N3 (sistemas de calha perfilada) [mm] 13
Dimensão N6 (sistemas de calha perfilada) [mm] 20,5
Tolerância da dimensão N6 (sistemas de calha perfilada) [mm] ±0,5
Dimensão S2 (sistemas de calha perfilada) M8
Dimensão S5 (sistema de calha perfilada) [mm] 9
Dimensão S9 M3x5 mm
Dimensão Diâmetro da rosca S9 (sistemas de calha perfilada) M3
Dimensão Passo S9 [mm] 5
Dimensão T1 mín. [mm] 16
Dimensão V1 [mm] 8
