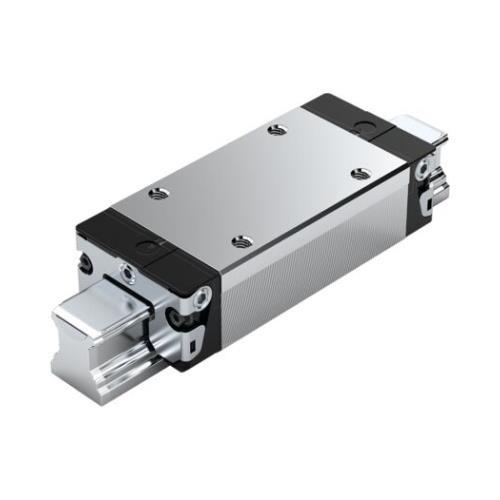

Patim de Esferas tamanho 35 2ª Geração, Versão Estreita e Longa, Altura Standard, Classe de Precisão P, 2% Pré-carga
Dimensões nominais [mm] 35
Formato SLS – fino, longo, altura standard
Modelo Bloco de rolamento de esferas de alta precisão
Material (sistemas de calha perfilada) Aço carbono
Classe de pré-carga C1 – Baixa pré-carga
Classe de precisão P – Precisa
Vedação SS – Vedação standard
Corrente de esferas Sem corrente de esferas (padrão)
Lubrificação Pré-lubrificado, conservado
Autoalinhamento para compensação de desalinhamentos Sem autoalinhamento
Largura do bloco de rolamentos [mm] 70,0
Comprimento do bloco de rolamentos [mm] 139,0
Altura do bloco de rolamentos [mm] 40,4
Altura do bloco de rolamentos com calha guia [mm] 48,0
Taxa máxima de aceleração amax [m/s²] 500,0
Nota: Máx. Aceleração amax Se Fcomb?> 2,8 • Fpr : amax = 50 m/s²
Velocidade linear máxima permitida vmáx [m/s] 5,0
Temperatura ambiente permitida (mín. … máx.) -10 °C … +80 °C
Nota: Temperatura ambiente permitida (mín. … máx.) 100 °C admissível por um curto período. Para funcionamento a temperaturas negativas, consulte-nos.
Coeficiente de atrito µ 0,002 … 0,003
Nota: Coeficiente de atrito µ sem atrito da vedação
Peso [kg] 1,8
Capacidade de carga dinâmica C50 [N] 84000,0
Nota: Capacidade de carga dinâmica C50. As capacidades de carga dinâmica e os momentos de carga baseiam-se num percurso de 50.000 m de acordo com a norma DIN ISO 14728-1.
Capacidade de carga dinâmica C100 [N] 66700,0
Nota: Capacidade de carga dinâmica C100. As capacidades de carga dinâmica e os momentos de carga baseiam-se num deslocamento de 100.000 m, de acordo com a norma DIN ISO 14728-1.
Capacidade d carga estática C0 [N] 116000,0
Capacidade de carga de momento de torção dinâmico Mt50 [Nm] 1810,0
Nota: Capacidade de carga de momento de torção dinâmico Mt50. As capacidades de carga dinâmica e os momentos de carga baseiam-se num deslocamento de 50.000 m, de acordo com a norma DIN ISO 14728-1.
Capacidade de carga de momento de torção dinâmico Mt100 [Nm] 1440,0
Nota: Capacidade de carga de momento de torção dinâmico Mt100. As capacidades de carga dinâmica e os momentos de carga baseiam-se num deslocamento de 100.000 m, de acordo com a norma DIN ISO 14728-1.
Capacidade de carga de momento torsional estático Mt0 [Nm] 2500
Capacidade de carga de momento longitudinal dinâmico ML50 [Nm] 1630,0
Nota: As capacidades de carga e os momentos de carga dinâmicos ML50 baseiam-se num deslocamento de 50.000 m, de acordo com a norma DIN ISO 14728-1.
Capacidade de carga de momento longitudinal dinâmico ML100 [Nm] 1290,0
Nota: As capacidades de carga e os momentos de carga dinâmicos ML100 baseiam-se num deslocamento de 100.000 m, de acordo com a norma DIN ISO 14728-1.
Capacidade de carga de momento longitudinal estático ML0 [Nm] 2240
Passo do carril guia T [mm] 80
Dimensão A (sistemas de calha perfilada) [mm] 70
Dimensão A1 (sistemas de calha perfilada) [mm] 35
Dimensão A2 (sistemas de calha perfilada) [mm] 34
Dimensão A3 (sistemas de calha perfilada) [mm] 18
Dimensão B (sistemas de calha perfilada) [mm] 139
Tolerância da dimensão B (sistemas de calha perfilada) [mm] +0,5
Dimensão B1 [mm] 105,5
Dimensão E1 [mm] 50
Dimensão E2 (sistemas de calha perfilada) [mm] 72
Dimensão E8 (sistemas de calha perfilada) [mm] 58
Dimensão E9 (sistemas de calha perfilada) [mm] 17,35
Dimensão H [mm] 48,0
Dimensão H1 (carril perfilado) Dimensão H2 com faixa de cobertura (sistemas de carris perfilados) [mm] 40,4
Dimensão H2 com faixa de cobertura (sistemas de carris perfilados) [mm] 32,15
Dimensão H2 sem faixa de cobertura (sistemas de carris perfilados) [mm] 31,85
Dimensão K1 (sistemas de carris perfilados) [mm] 23,75
Dimensão K2 (sistemas de carris perfilados) [mm] 25,25
Dimensão K3 (sistemas de carris perfilados) [mm] 6,9
Dimensão K4 (sistemas de carris perfilados) [mm] 6,9
Dimensão N3 (sistemas de carris perfilados) [mm] 13
Dimensão N6 (sistemas de carris perfilados) [mm] 20,5
Tolerância da dimensão N6 (sistemas de carris perfilados) [mm] ±0,5
Dimensão S2 (sistemas de carris perfilados) M8
Dimensão S5 (sistema de carris perfilados) [mm] 9
Dimensão S9 M3x5 mm
Dimensão S9 Diâmetro da rosca (sistemas de calha perfilada) M3
Dimensão do passo S9 [mm] 5
Dimensão T1 mín. [mm] 16
Dimensão V1 [mm] 8
