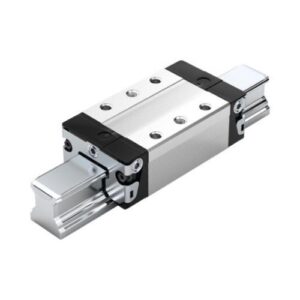

Patim de Esferas tamanho 30 2ª Geração, Versão Estreita, Altura Standard, Comprimento Normal, Classe de Precisão H, 0% Pré-carga
Dimensões nominais [mm] 30
Formato SNS – slimline, normal, altura standard
Modelo Bloco de guia de esferas de alta precisão
Material (sistemas de calha perfilada) Alumínio
Classe de pré-carga C0 – Sem pré-carga (folga)
Classe de precisão H – Alta precisão
Vedação SS – Vedação standard
Corrente de esferas Sem corrente de esferas (padrão)
Autoalinhamento para compensação de desalinhamentos Sem autoalinhamento
Largura do bloco de guia [mm] 60,0
Comprimento do bloco de guia [mm] 97,7
Altura do bloco guia [mm] 35,35
Altura do bloco guia com calha guia [mm] 42,0
Lubrificação Pré-lubrificado, conservado
Carga dinâmica máxima Fmax [N] 12200
Taxa de aceleração máxima amax [m/s²] 500,0
Nota: Máx. Aceleração máxima (amax) Se Fcomb? > 2,8 • Fpr : amax = 50 m/s²
Velocidade linear máxima permitida vmáx [m/s] 5,0
Momento de torção máximo permitido Mt max [Nm] 210
Momento de carga longitudinal máximo admissível ML máx [Nm] 110
Temperatura ambiente permitida (mín. … máx.) -10 °C … +80 °C
Nota: Temperatura ambiente permitida (mín. … máx.) de 100 °C admissível por um curto período. Para funcionamento a temperaturas negativas, consulte-nos.
Coeficiente de atrito µ 0,002 … 0,003
Nota: coeficiente de atrito µ sem atrito da vedação
Peso [kg] 0,45
Capacidade de carga dinâmica C50 [N] 46000,0
Nota: As capacidades de carga dinâmica e os momentos de carga C50 baseiam-se num percurso de 50.000 m, de acordo com a norma DIN ISO 14728-1.
Capacidade de carga dinâmica C100 [N] 36500,0
Nota: As capacidades de carga dinâmica e os momentos de carga C100 baseiam-se num percurso de 100.000 m, de acordo com a norma DIN ISO 14728-1.
Capacidade de carga de momento de torção dinâmico Mt50 [Nm] 790,0
Nota: As capacidades de carga dinâmica e os momentos de carga Mt50 baseiam-se num percurso de 50.000 m, de acordo com a norma DIN ISO 14728-1.
Capacidade de carga de momento torsional dinâmico Mt100 [Nm] 630,0
Nota: A capacidade de carga de momento torsional dinâmico Mt100 e os momentos de carga baseiam-se num deslocamento de 100.000 m, de acordo com a norma DIN ISO 14728-1.
Capacidade de carga de momento longitudinal dinâmico ML50 [Nm] 550,0
Nota: A capacidade de carga de momento longitudinal dinâmico ML50 e os momentos de carga baseiam-se num deslocamento de 50.000 m, de acordo com a norma DIN ISO 14728-1.
Capacidade de carga de momento longitudinal dinâmico ML100 [Nm] 440,0
Nota: A capacidade de carga de momento longitudinal dinâmico ML100 e os momentos de carga baseiam-se num deslocamento de 100.000 m, de acordo com a norma DIN ISO 14728-1.
Passo do carril guia T [mm] 80
Dimensão A (sistemas de carris perfilados) [mm] 60
Dimensão A1 (sistemas de carris perfilados) [mm] 30
Dimensão A2 (sistemas de carris perfilados) [mm] 28
Dimensão A3 (sistemas de carris perfilados) [mm] 16
Dimensão B (sistemas de carris perfilados) [mm] 97,7
Tolerância da dimensão B (sistemas de carris perfilados) [mm] +0,5
Dimensão B1 [mm] 67,4
Dimensão E1 [mm] 40
Dimensão E2 (sistemas de carris perfilados) [mm] 40
Dimensão E8 (sistemas de carris perfilados) [mm] 48,4
Dimensão E9 (sistemas de carris perfilados) [mm] 14,6
Dimensão H [mm] 42,0
Dimensão H1 (sistemas de carris perfilados) [mm] 35,35
Dimensão H2 com tampa Dimensão H2 sem faixa de cobertura (sistemas de calhas perfiladas) [mm] 28,55
Dimensão K1 (sistemas de carris perfilados) [mm] 20
Dimensão K2 (sistemas de carris perfilados) [mm] 21,7
Dimensão K3 (sistemas de carris perfilados) [mm] 6,05
Dimensão K4 (sistemas de carris perfilados) [mm] 6,05
Dimensão N3 (sistemas de carris perfilados) [mm] 12
Dimensão N6 (sistemas de carris perfilados) [mm] 17
Tolerância da dimensão N6 (sistemas de carris perfilados) [mm] ±0,5
Dimensão S11 (sistemas de carris perfilados) [mm] 7,7
Dimensão S2 (sistemas de carris perfilados) M8
Dimensão S5 (sistema de carris perfilados) [mm] 9
Dimensão S9 M3x5 mm
Diâmetro da rosca S9 (sistemas de calhas perfiladas) M3
Dimensão S9 [mm] 5
Dimensão T1 mín. [mm] 16
Dimensão V1 [mm] 7
