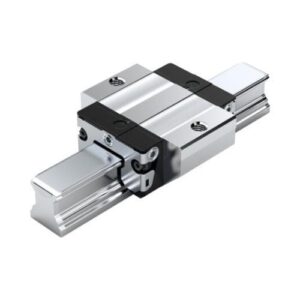

Patim de Esferas tamanho 20 2ª Geração, Versão Flangeada e Curta, Altura Standard, Classe de Precisão N, 0% Pré-carga
Dimensões nominais [mm] 20
Formato FKS – flange, curto, altura standard
Modelo Bloco deslizante de esferas Super
Material (sistemas de calhas perfiladas) Aço carbono
Classe de pré-carga C0 – Sem pré-carga (folga)
Classe de precisão N – Normal
Vedação SS – Vedação standard
Corrente de esferas Sem corrente de esferas (padrão)
Autoalinhamento para compensação de desalinhamentos Com autoalinhamento
Largura do bloco deslizante [mm] 63,0
Comprimento do bloco deslizante [mm] 57,3
Altura do bloco deslizante [mm] 25,35
Altura do bloco deslizante com calha guia [mm] 30,0
Lubrificação Pré-lubrificado, conservado
Carga dinâmica máxima Fmax [N] 3900
Taxa de aceleração máxima amax [m/s²] 500,0
Nota: Máx. Aceleração máxima (amax) Se Fcomb? > 2,8 • Fpr : amax = 50 m/s²
Velocidade linear máxima permitida (vmáx) [m/s] 5,0
Momento de torção máximo permitido (Mt máx) [Nm] 50
Temperatura ambiente permitida (mín. … máx.) -10 °C … +80 °C
Nota: Temperatura ambiente permitida (mín. … máx.) de 100 °C admissível por um curto período. Para funcionamento a temperaturas negativas, consulte-nos.
Coeficiente de atrito (µ) 0,002 … 0,003
Nota: Coeficiente de atrito (µ) sem atrito da vedação
Peso [kg] 0,3
Capacidade de carga dinâmica (C50) [N] 12700,0
Nota: Capacidade de carga dinâmica (C50) As capacidades de carga dinâmica e os momentos de carga baseiam-se num percurso de 50.000 m de acordo com a norma DIN ISO 14728-1.
Capacidade de carga dinâmica C100 [N] 10100,0
Nota: As capacidades de carga dinâmica e os momentos de carga baseiam-se num deslocamento de 100.000 m, de acordo com a norma DIN ISO 14728-1.
Capacidade de carga de momento de torção dinâmico Mt50 [Nm] 160,0
Nota: As capacidades de carga dinâmica e os momentos de carga baseiam-se num deslocamento de 50.000 m, de acordo com a norma DIN ISO 14728-1.
Capacidade de carga de momento de torção dinâmico Mt100 [Nm] 130,0
Nota: As capacidades de carga dinâmica e os momentos de carga baseiam-se num deslocamento de 100.000 m, de acordo com a norma DIN ISO 14728-1.
Passo do carril guia T [mm] 60
Dimensão A (sistemas de carris perfilados) [mm] 63
Dimensão A1 (sistemas de carris perfilados) [mm] 31,5
Dimensão A2 (sistemas de carris perfilados) [mm] 20
Dimensão A3 (sistemas de carris perfilados) [mm] 21,5
Dimensão B (sistemas de carris perfilados) [mm] 57,3
Tolerância da dimensão B (sistemas de carris perfilados) [mm] +0,5
Dimensão B1 [mm] 31,9
Dimensão E1 [mm] 53
Dimensão E8 (sistemas de carris perfilados) [mm] 32,5
Dimensão E9 (sistemas de carris perfilados) [mm] 7,3
Dimensão H [mm] 30,0
Dimensão H1 (sistemas de carris perfilados) [mm] 25,35
Dimensão H2 com faixa de cobertura (sistemas de carris perfilados) [mm] 20,75
Dimensão H2 sem faixa de cobertura (sistemas de calha perfilada) [mm] 20,55
Dimensão K1 (sistemas de calha perfilada) [mm] 22,95
Dimensão K2 (sistemas de calha perfilada) [mm] 22,95
Dimensão K3 (sistemas de calha perfilada) [mm] 3,35
Dimensão K4 (sistemas de calha perfilada) [mm] 3,35
Dimensão N1 (sistemas de calha perfilada) [mm] 7,7
Dimensão N6 (sistemas de calha perfilada) [mm] 13,2
Tolerância da dimensão N6 (sistemas de calha perfilada) [mm] ±0,5
Dimensão S1 (sistemas de calha perfilada) [mm] 5,3
Dimensão S2 (sistemas de calha perfilada) M6
Dimensão S5 (sistema de calha perfilada) [mm] 6
Dimensão S9 M3x5 mm
Dimensão do diâmetro da rosca S9 (trilho perfilado) sistemas) M3
Dimensão do condutor S9 [mm] 5
Dimensão T1 mín. [mm] 13
Dimensão V1 [mm] 6
