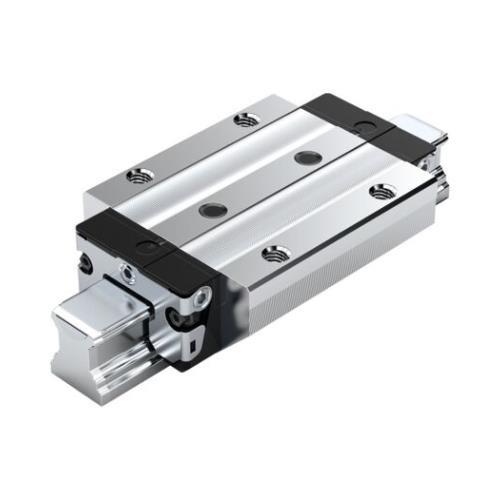

Patim de Esferas tamanho 20 2ª Geração, Versão Flangeada e Longa, Altura Standard, Classe de Precisão H, 2% Pré-carga, com Separador
Dimensões nominais [mm] 20
Formato FLS – flange, longo, altura standard
Modelo Bloco deslizante de esferas de alta precisão
Material (sistemas de calhas perfiladas) Aço carbono
Classe de pré-carga C1 – Baixa pré-carga
Classe de precisão H – Alta precisão
Vedação SS – Vedação standard
Corrente de esferas Com corrente de esferas
Autoalinhamento para compensação de desalinhamentos Sem autoalinhamento
Largura do bloco deslizante [mm] 63,0
Comprimento do bloco deslizante [mm] 91,0
Altura do bloco deslizante [mm] 25,35
Altura do bloco deslizante com calha guia [mm] 30,0
Lubrificação Pré-lubrificado, conservado
Taxa máxima de aceleração amax [m/s²] 500,0
Nota: Máx. Aceleração máxima (amax) Se Fcomb? > 2,8 • Fpr : amax = 50 m/s²
Velocidade linear máxima permitida (vmáx) [m/s] 5,0
Temperatura ambiente permitida (mín. … máx.) 0 °C … +80 °C
Nota: Temperatura ambiente permitida (mín. … máx.) 100 °C admissível por um curto período. Para funcionamento a temperaturas negativas, consulte-nos.
Coeficiente de atrito (µ) 0,002 … 0,003
Nota: Coeficiente de atrito (µ) sem atrito da vedação
Peso [kg] 0,55
Capacidade de carga dinâmica C50 [N] 35500,0
Nota: Capacidade de carga dinâmica C50. As capacidades de carga dinâmica e os momentos de carga baseiam-se num percurso de 50.000 m de acordo com a norma DIN ISO 14728-1.
Capacidade de carga dinâmica C100 [N] 28200,0
Nota: A capacidade de carga dinâmica C100 e os momentos de carga baseiam-se num deslocamento de 100.000 m, de acordo com a norma DIN ISO 14728-1.
Capacidade de carga estática C0 [N] 38800,0
Capacidade de carga de momento de torção dinâmico Mt50 [Nm] 450,0
Nota: A capacidade de carga de momento de torção dinâmico Mt50 e os momentos de carga baseiam-se num deslocamento de 50.000 m, de acordo com a norma DIN ISO 14728-1.
Capacidade de carga de momento de torção dinâmico Mt100 [Nm] 360,0
Nota: A capacidade de carga de momento de torção dinâmico Mt100 e os momentos de carga baseiam-se num deslocamento de 100.000 m, de acordo com a norma DIN ISO 14728-1.
Capacidade de carga de momento torsional estático Mt0 [Nm] 500
Capacidade de carga de momento longitudinal dinâmico ML50 [Nm] 420,0
Nota: A capacidade de carga de momento longitudinal dinâmico ML50 baseia-se num deslocamento de 50.000 m, de acordo com a norma DIN ISO 14728-1.
Capacidade de carga de momento longitudinal dinâmico ML100 [Nm] 330,0
Nota: A capacidade de carga de momento longitudinal dinâmico ML100 baseia-se num deslocamento de 100.000 m, de acordo com a norma DIN ISO 14728-1.
Capacidade de carga de momento longitudinal estático ML0 [Nm] 460
Passo do carril guia T [mm] 60
Dimensão A (sistemas de calha perfilada) [mm] 63
Dimensão A1 (sistemas de calha perfilada) [mm] 31,5
Dimensão A2 (sistemas de calha perfilada) [mm] 20
Dimensão A3 (sistemas de calha perfilada) [mm] 21,5
Dimensão B (sistemas de calha perfilada) [mm] 91
Tolerância da dimensão B (sistemas de calha perfilada) [mm] +0,5
Dimensão B1 [mm] 65,6
Dimensão E1 [mm] 53
Dimensão E2 (sistemas de calha perfilada) [mm] 40
Dimensão E3 (sistemas de calha perfilada) [mm] 35
Dimensão E8 (sistemas de calha perfilada) [mm] 32,5
Dimensão E9 (sistemas de calha perfilada) [mm] 7,3
Dimensão H [mm] 30,0
Dimensão H1 (sistemas de carris perfilados) [mm] 25,35
Dimensão H2 com faixa de cobertura (sistemas de carris perfilados) [mm] 20,75
Dimensão H2 sem faixa de cobertura (sistemas de carris perfilados) [mm] 20,55
Dimensão K1 (sistemas de carris perfilados) [mm] 19,8
Dimensão K2 (sistemas de carris perfilados) [mm] 19,8
Dimensão K3 (sistemas de carris perfilados) [mm] 3,35
Dimensão K4 (sistemas de carris perfilados) [mm] 3,35
Dimensão N1 (sistemas de carris perfilados) [mm] 7,7
Dimensão N2 (sistemas de carris perfilados) [mm] 5,2
Dimensão N6 (sistemas de carris perfilados) [mm] 13,2
Tolerância da dimensão N6 (sistemas de carris perfilados) [mm] ±0,5
Dimensão S1 (perfilado) Sistemas de carris) [mm] 5,3
Dimensão S2 (sistemas de carris perfilados) M6
Dimensão S5 (sistema de carris perfilados) [mm] 6
Dimensão S9 M3x5 mm
Dimensão Diâmetro da rosca S9 (sistemas de carris perfilados) M3
Dimensão Passo S9 [mm] 5
Dimensão T1 mín. [mm] 13
Dimensão V1 [mm] 6
