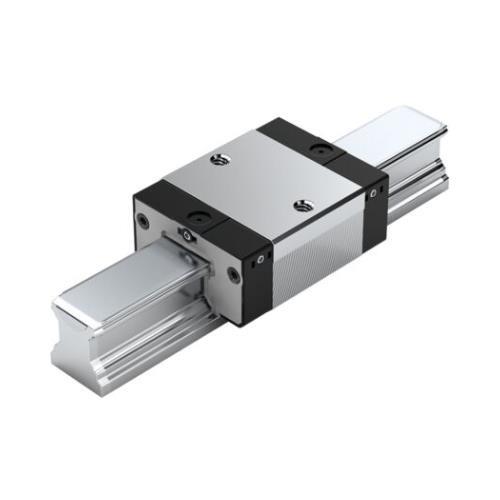

Patim de Esferas tamanho 20 1ª Geração, Versão Baixa, Estreita e Curta, Classe de Precisão N, 2% Pré-carga
Dimensões nominais [mm] 20
Formato SKN – fino, curto, baixo
Modelo Bloco de rolamento de esferas de alta precisão
Material (sistemas de calha perfilada) Aço carbono
Classe de pré-carga C1 – Baixa pré-carga
Classe de precisão N – Normal
Vedação SS – Vedação standard
Corrente de esferas Sem corrente de esferas (padrão)
Lubrificação Preservada
Autoalinhamento para compensação de desalinhamentos Sem autoalinhamento
Largura do bloco de rolamentos [mm] 42,0
Comprimento do bloco de rolamentos [mm] 55,0
Altura do bloco de rolamentos [mm] 23,0
Altura do bloco de rolamentos com calha guia [mm] 28,0
Taxa máxima de aceleração amax [m/s²] 250,0
Nota: Máx. Aceleração amax Se Fcomb?> 2,8 • Fpr : amax = 50 m/s²
Velocidade linear máxima permitida vmáx [m/s] 3,0
Temperatura ambiente permitida (mín. … máx.) -10 °C … +80 °C
Nota: Temperatura ambiente permitida (mín. … máx.) 100 °C admissível por um curto período. Para funcionamento a temperaturas negativas, consulte-nos.
Coeficiente de atrito µ 0,002 … 0,003
Nota: Coeficiente de atrito µ sem atrito da vedação
Peso [kg] 0,2
Capacidade de carga dinâmica C50 [N] 12100,0
Nota: Capacidade de carga dinâmica C50. As capacidades de carga dinâmica e os momentos de carga baseiam-se num percurso de 50.000 m de acordo com a norma DIN ISO 14728-1.
Capacidade de carga dinâmica C100 [N] 9600,0
Nota: A capacidade de carga dinâmica C100 e os momentos de carga baseiam-se num deslocamento de 100.000 m, de acordo com a norma DIN ISO 14728-1.
Capacidade de carga estática C0 [N] 13600,0
Capacidade de carga de momento de torção dinâmico Mt50 [Nm] 150,0
Nota: A capacidade de carga de momento de torção dinâmico Mt50 e os momentos de carga baseiam-se num deslocamento de 50.000 m, de acordo com a norma DIN ISO 14728-1.
Capacidade de carga de momento de torção dinâmico Mt100 [Nm] 120,0
Nota: A capacidade de carga de momento de torção dinâmico Mt100 e os momentos de carga baseiam-se num deslocamento de 100.000 m, de acordo com a norma DIN ISO 14728-1.
Capacidade de carga de momento torsional estático Mt0 [Nm] 170
Capacidade de carga de momento longitudinal dinâmico ML50 [Nm] 50,0
Nota: A capacidade de carga de momento longitudinal dinâmico ML50 baseia-se num deslocamento de 50.000 m, de acordo com a norma DIN ISO 14728-1.
Capacidade de carga de momento longitudinal dinâmico ML100 [Nm] 40,0
Nota: A capacidade de carga de momento longitudinal dinâmico ML100 baseia-se num deslocamento de 100.000 m, de acordo com a norma DIN ISO 14728-1.
Capacidade de carga de momento longitudinal estático ML0 [Nm] 58
Passo do carril guia T [mm] 60
Dimensão A (sistemas de calha perfilada) [mm] 42
Dimensão A1 (sistemas de calha perfilada) [mm] 21
Dimensão A2 (sistemas de calha perfilada) [mm] 20
Dimensão A3 (sistemas de calha perfilada) [mm] 11
Dimensão B (sistemas de calha perfilada) [mm] 55
Tolerância da dimensão B (sistemas de calha perfilada) [mm] +0,5
Dimensão B1 [mm] 31,9
Dimensão E1 [mm] 32
Dimensão E8 (sistemas de calha perfilada) [mm] 30,5
Dimensão E9 (sistemas de calha perfilada) [mm] 5,6
Dimensão H [mm] 28,0
Dimensão H1 (sistemas de calha perfilada) [mm] 23
Dimensão H2 com faixa de cobertura (sistemas de calha perfilada) [mm] 20,75
Dimensão H2 sem faixa de cobertura (sistemas de calha perfilada) [mm] 20,55
Dimensão K1 (sistemas de calha perfilada) [mm] 20,1
Dimensão K3 (sistemas de calha perfilada) [mm] 3,6
Dimensão N3 (sistemas de calha perfilada) [mm] 6,3
Dimensão N6 (sistemas de calha perfilada) [mm] 13,2
Tolerância da dimensão N6 (sistemas de calha perfilada) [mm] ±0,5
Dimensão S2 (sistemas de calha perfilada) M5
Dimensão S5 (sistema de calha perfilada) [mm] 6
Dimensão S9 M3x5 mm
Dimensão Diâmetro da rosca S9 (sistemas de calha perfilada) M3
Dimensão Passo S9 [mm] 5
Dimensão T1 mín. [mm] 13
Dimensão V1 [mm] 6
