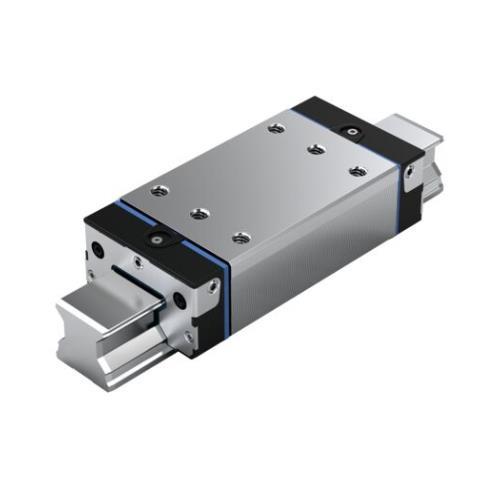

Patim de Rolos RWD-025-SLS-C2-H-2
Dimensões nominais [mm] 25
Formato SLS – fino, longo, altura standard
Modelo Bloco de rolos de alta precisão
Material (sistemas de calhas perfiladas) Aço carbono
Classe de pré-carga C2 – Pré-carga média
Classe de precisão H – Alta precisão
Vedação DS – Vedação de lábio duplo
Largura do bloco de rolos [mm] 48,0
Comprimento do bloco de rolos [mm] 115,0
Altura do bloco de rolos [mm] 30,0
Altura do bloco de rolos com calha guia [mm] 36,0
Lubrificação preservada
Taxa máxima de aceleração amax [m/s²] 150,0
Nota: Requisito de aceleração máxima amax: Deve existir pré-carga, mesmo durante o funcionamento sob carga.
Velocidade linear máxima permitida vmáx [m/s] 4,0
Temperatura ambiente permitida (mín. … máx.) -10 °C … +80 °C
Nota: A temperatura ambiente permitida (mín. … máx.) de 100 °C é admissível durante um curto período. Para funcionamento a temperaturas negativas mais baixas, consulte-nos.
Coeficiente de atrito µ 0,0004 … 0,001
Nota: Coeficiente de atrito µ sem atrito da vedação
Peso [kg] 0,68
Capacidade de carga dinâmica C50 [N] 41000,0
Nota: As capacidades de carga dinâmica e os momentos de carga C50 baseiam-se num percurso de 50.000 m de acordo com a norma DIN ISO 14728-1.
Capacidade de carga dinâmica C100 [N] 33300,0
Nota: A capacidade de carga dinâmica C100 e os momentos de carga baseiam-se num deslocamento de 100.000 m, de acordo com a norma DIN ISO 14728-1.
Capacidade de carga estática C0 [N] 76400,0
Capacidade de carga de momento de torção dinâmico Mt50 [Nm] 530,0
Nota: A capacidade de carga de momento de torção dinâmico Mt50 e os momentos de carga baseiam-se num deslocamento de 50.000 m, de acordo com a norma DIN ISO 14728-1.
Capacidade de carga de momento de torção dinâmico Mt100 [Nm] 432,0
Nota: A capacidade de carga de momento de torção dinâmico Mt100 e os momentos de carga baseiam-se num deslocamento de 100.000 m, de acordo com a norma DIN ISO 14728-1.
Capacidade de carga de momento torsional estático Mt0 [Nm] 990
Capacidade de carga de momento longitudinal dinâmico ML50 [Nm] 520,0
Nota: Capacidade de carga de momento longitudinal dinâmico ML50. As capacidades de carga dinâmica e os momentos de carga baseiam-se num curso de 50.000 m, de acordo com a norma DIN ISO 14728-1.
Capacidade de carga de momento longitudinal dinâmico ML100 [Nm] 420,0
Nota: Capacidade de carga de momento longitudinal dinâmico ML100. As capacidades de carga dinâmica e os momentos de carga baseiam-se num curso de 100.000 m, de acordo com a norma DIN ISO 14728-1.
Capacidade de carga de momento longitudinal estático ML0 [Nm] 970
Nota de rodapé: força de atrito FR. Valor de referência para o arrasto por fricção do bloco de rolos completo, selado e lubrificado.
Passo do carril guia T [mm] 30
Dimensão A (sistemas de calha perfilada) [mm] 48
Dimensão A1 (sistemas de calha perfilada) [mm] 24
Dimensão A2 (sistemas de calha perfilada) [mm] 23
Dimensão A3 (sistemas de calha perfilada) [mm] 12
Dimensão B (sistemas de calha perfilada) [mm] 115
Dimensão B1 [mm] 81,5
Dimensão do diâmetro S5 (sistemas de calha perfilada) 7
Dimensão E1 [mm] 35
Dimensão E2 (sistemas de calha perfilada) [mm] 50
Dimensão E8 (sistemas de calha perfilada) [mm] 33,4
Dimensão E9 (sistemas de calha perfilada) [mm] 8,3
Dimensão H [mm] 36,0
Dimensão H1 (sistemas de calha perfilada) [mm] 30
Dimensão H2 com faixa de cobertura (sistemas de carril perfilado) [mm] 23,6
Dimensão H2 sem faixa de cobertura (sistemas de carris perfilados) [mm] 23,4
Dimensão K1 (sistemas de carris perfilados) [mm] 20,55
Dimensão N3 (sistemas de carris perfilados) [mm] 8
Dimensão N5 (sistemas de carris perfilados) [mm] 5,5
Dimensão N6 (sistemas de carris perfilados) [mm] 14,3
Tolerância da dimensão N6 (sistemas de carris perfilados) [mm] ±0,5
Dimensão S2 (sistemas de carris perfilados) M6
Dimensão S9 M3
Dimensão Diâmetro da rosca S9 (sistemas de carris perfilados) M3
Dimensão T1 mín. [mm] 13
Dimensão V1 [mm] 7,5
Nota sobre a dimensão T: Dimensão T = Separação do carril do carril guia do rolete
