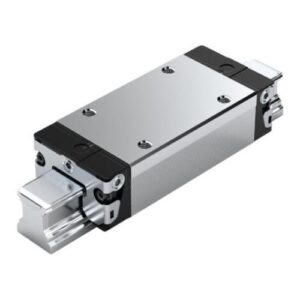

Patim de Esferas tamanho 45 2º Geração, Versão Estreita, Comprimento Longo, Altura Standard, Classe de Precisão N, 0% Pré-carga
Dimensões nominais [mm]: 45
Formato: SLS – fino, longo, altura standard
Modelo: Bloco de rolamento de esferas de alta precisão
Material (sistemas de calha perfilada): Aço carbono
Classe de pré-carga: C0 – Sem pré-carga (folga)
Classe de precisão: N – Normal
Vedação: SS – Vedação standard
Corrente de esferas: Sem corrente de esferas (padrão)
Autoalinhamento para compensação de desalinhamentos: Sem autoalinhamento
Largura do bloco de rolamentos [mm]: 86,0
Comprimento do bloco de rolamentos [mm]: 174,1
Altura do bloco de rolamentos [mm]: 50,3
Altura do bloco de rolamentos com calha guia [mm]: 60,0
Lubrificação: Pré-lubrificado, conservado
Taxa máxima de aceleração amax [m/s²]: 500,0
Nota: Máx. Aceleração máxima (amax) Se Fcomb > 2,8 • Fpr : amax = 50 m/s²
Velocidade linear máxima permitida (vmáx) [m/s]: 5,0
Temperatura ambiente permitida (mín. … máx.): -10 °C … +80 °C
Nota: Temperatura ambiente permitida (mín. … máx.) 100 °C admissível por um curto período. Para funcionamento a temperaturas negativas, consulte-nos.
Coeficiente de atrito (µ): 0,002 … 0,003
Nota: Coeficiente de atrito (µ) sem atrito da vedação
Peso [kg]: 3,38
Capacidade de carga dinâmica C50 [N]: 140000,0
Nota: Capacidade de carga dinâmica C50. As capacidades de carga dinâmica e os momentos de carga baseiam-se num percurso de 50.000 m de acordo com a norma DIN ISO 14728-1.
Capacidade de carga dinâmica C100 [N]: 111000,0
Nota: A capacidade de carga dinâmica C100 e os momentos de carga baseiam-se num deslocamento de 100.000 m, de acordo com a norma DIN ISO 14728-1.
Capacidade de carga estática C0 [N]: 190000,0
Capacidade de carga de momento de torção dinâmico Mt50 [Nm]: 3790,0
Nota: A capacidade de carga de momento de torção dinâmico Mt50 e os momentos de carga baseiam-se num deslocamento de 50.000 m, de acordo com a norma DIN ISO 14728-1.
Capacidade de carga de momento de torção dinâmico Mt100 [Nm]: 3010,0
Nota: A capacidade de carga de momento de torção dinâmico Mt100 e os momentos de carga baseiam-se num deslocamento de 100.000 m, de acordo com a norma DIN ISO 14728-1.
Capacidade de carga de momento torsional estático Mt0 [Nm]: 5120
Capacidade de carga de momento longitudinal dinâmico ML50 [Nm]: 3440,0
Nota: A capacidade de carga de momento longitudinal dinâmico ML50 baseia-se num deslocamento de 50.000 m, de acordo com a norma DIN ISO 14728-1.
Capacidade de carga de momento longitudinal dinâmico ML100 [Nm]: 2730,0
Nota: A capacidade de carga de momento longitudinal dinâmico ML100 baseia-se num deslocamento de 100.000 m, de acordo com a norma DIN ISO 14728-1.
Capacidade de carga de momento longitudinal estático ML0 [Nm]: 4660
Passo do carril guia T [mm]: 105
Dimensão A (sistemas de calha perfilada) [mm]: 86
Dimensão A1 (sistemas de calha perfilada) [mm]: 43
Dimensão A2 (sistemas de calha perfilada) [mm]: 45
Dimensão A3 (sistemas de calha perfilada) [mm]: 20,5
Dimensão B (sistemas de calha perfilada) [mm]: 174,1
Tolerância da dimensão B (sistemas de calha perfilada) [mm]: +0,5
Dimensão B1 [mm]: 133,5
Dimensão E1 [mm]: 60
Dimensão E2 (sistemas de calha perfilada) [mm]: 80
Dimensão E8 (sistemas de calha perfilada) [mm]: 69,8
Dimensão E9 (sistemas de calha perfilada) [mm]: 20,9
Dimensão H [mm]: 60,0
Dimensão H1 (sistemas de carris perfilados) [mm]: 50,3
Dimensão H2 com faixa de cobertura (sistemas de carris perfilados) [mm]: 40,15
Dimensão H2 sem faixa de cobertura (sistemas de carris perfilados) [mm]: 39,85
Dimensão K1 (sistemas de carris perfilados) [mm]: 35,5
Dimensão K2 (sistemas de carris perfilados) [mm]: 37,5
Dimensão K3 (sistemas de carris perfilados) [mm]: 8,2
Dimensão K4 (sistemas de carris perfilados) [mm]: 8,2
Dimensão N3 (sistemas de carris perfilados) [mm]: 18
Dimensão N6 (sistemas de carris perfilados) [mm]: 23,5
Tolerância da dimensão N6 (sistemas de carris perfilados) [mm]: ±0,5
Dimensão S2 (sistemas de carris perfilados): M10
Dimensão S5 (sistema de carris perfilados) [mm]: 14
Dimensão S9: M4x7 mm
Dimensão S9 diâmetro da rosca (sistemas de calha perfilada): M4
Dimensão S9 passo [mm]: 7
Dimensão T1 mín. [mm]: 18
Dimensão V1 [mm]: 10
