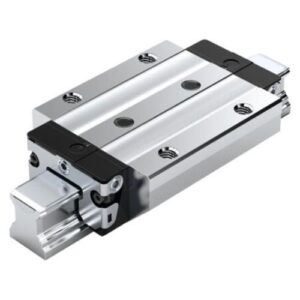

Patim de Esferas tamanho 35 2º Geração
Dimensões nominais [mm]: 35
Formato: FLS – flange, longo, altura standard
Modelo: Bloco deslizante de esferas de alta precisão
Material (sistemas de calhas perfiladas): Aço carbono
Classe de pré-carga: C0 – Sem pré-carga (folga)
Classe de precisão: N – Normal
Vedação: SS – Vedação standard
Corrente de esferas: Sem corrente de esferas (padrão)
Autoalinhamento para compensação de desalinhamentos: Sem autoalinhamento
Largura do bloco deslizante [mm]: 100,0
Comprimento do bloco deslizante [mm]: 139,0
Altura do bloco deslizante [mm]: 40,4
Altura do bloco deslizante com calha guia [mm]: 48,0
Lubrificação: Pré-lubrificado, conservado
Taxa máxima de aceleração amax [m/s²]: 500,0
Nota: Máx. Aceleração máxima (amax) Se Fcomb > 2,8 • Fpr : amax = 50 m/s²
Velocidade linear máxima permitida (vmáx) [m/s]: 5,0
Temperatura ambiente permitida (mín. … máx.): -10 °C … +80 °C
Nota: Temperatura ambiente permitida (mín. … máx.) 100 °C admissível por um curto período. Para funcionamento a temperaturas negativas, consulte-nos.
Coeficiente de atrito (µ): 0,002 … 0,003
Nota: Coeficiente de atrito (µ) sem atrito da vedação
Peso [kg]: 2,36
Capacidade de carga dinâmica C50 [N]: 84000,0
Nota: Capacidade de carga dinâmica C50. As capacidades de carga dinâmica e os momentos de carga baseiam-se num percurso de 50.000 m de acordo com a norma DIN ISO 14728-1.
Capacidade de carga dinâmica C100 [N]: 66700,0
Nota: Capacidade de carga dinâmica C100. As capacidades de carga dinâmica e os momentos de carga baseiam-se num deslocamento de 100.000 m, de acordo com a norma DIN ISO 14728-1.Capacidade de carga estática C0 [N]: 116000,0Capacidade de carga de momento de torção dinâmico Mt50 [Nm]: 1810,0Nota: Capacidade de carga de momento de torção dinâmico Mt50. As capacidades de carga dinâmica e os momentos de carga baseiam-se num deslocamento de 50.000 m, de acordo com a norma DIN ISO 14728-1.Capacidade de carga de momento de torção dinâmico Mt100 [Nm]: 1440,0Nota: Capacidade de carga de momento de torção dinâmico Mt100. As capacidades de carga dinâmica e os momentos de carga baseiam-se num deslocamento de 100.000 m, de acordo com a norma DIN ISO 14728-1.Capacidade de carga de momento torsional estático Mt0 [Nm]: 2500Capacidade de carga de momento longitudinal dinâmico ML50 [Nm]: 1630,0Nota: As capacidades de carga e os momentos de carga dinâmicos ML50 baseiam-se num deslocamento de 50.000 m, de acordo com a norma DIN ISO 14728-1.Capacidade de carga de momento longitudinal dinâmico ML100 [Nm]: 1290,0Nota: As capacidades de carga e os momentos de carga dinâmicos ML100 baseiam-se num deslocamento de 100.000 m, de acordo com a norma DIN ISO 14728-1.Capacidade de carga de momento longitudinal estático ML0 [Nm]: 2240Passo do carril guia T [mm]: 80Dimensão A (sistemas de calha perfilada) [mm]: 100Dimensão A1 (sistemas de calha perfilada) [mm]: 50Dimensão A2 (sistemas de calha perfilada) [mm]: 34Dimensão A3 (sistemas de calha perfilada) [mm]: 33Dimensão B (sistemas de calha perfilada) [mm]: 139Tolerância da dimensão B (sistemas de calha perfilada) [mm]: +0,5Dimensão B1 [mm]: 105,5Dimensão E1 [mm]: 82Dimensão E2 (sistemas de calha perfilada) [mm]: 62Dimensão E3 (sistemas de calha perfilada) [mm]: 52Dimensão E8 (sistemas de calha perfilada) [mm]: 58Dimensão E9 (sistemas de calha perfilada) [mm]: 17,35Dimensão H [mm]: 48,0Dimensão H1 (sistemas de carris perfilados) [mm]: 40,4Dimensão H2 com faixa de cobertura (sistemas de carris perfilados) [mm]: 32,15Dimensão H2 sem faixa de cobertura (sistemas de carris perfilados) [mm]: 31,85Dimensão K1 (sistemas de carris perfilados) [mm]: 28,75Dimensão K2 (sistemas de carris perfilados) [mm]: 30,25Dimensão K3 (sistemas de carris perfilados) [mm]: 6,9Dimensão K4 (sistemas de carris perfilados) [mm]: 6,9Dimensão N1 (sistemas de carris perfilados) [mm]: 12Dimensão N2 (sistemas de carris perfilados) [mm]: 10,15Dimensão N6 (sistemas de carris perfilados) [mm]: 20,5Tolerância da dimensão N6 (sistemas de carris perfilados) [mm]: ±0,5Dimensão S1 (perfilado) Sistemas de carris) [mm]: 8,5Dimensão S2 (sistemas de carris perfilados): M10Dimensão S5 (sistema de carris perfilados) [mm]: 9Dimensão S9: M3x5 mmDimensão do diâmetro da rosca S9 (sistemas de carris perfilados): M3Dimensão do passo S9 [mm]: 5Dimensão T1 mín. [mm]: 16Dimensão V1 [mm]: 8
