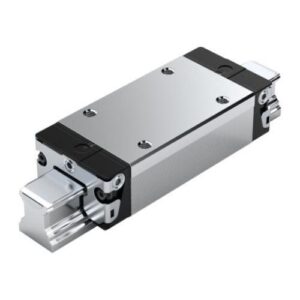

Patim de Esferas tamanho 15 2º Geração, Altura Standard, Versão Estreita e Longa, Classe de Precisão N, 2% Pré-cargaDimensões nominais [mm]: 15Formato: SLS – fino, longo, altura standardModelo: Bloco de rolamento de esferas de alta precisãoMaterial (sistemas de calha perfilada): Aço carbonoClasse de pré-carga: C1 – Baixa pré-cargaClasse de precisão: N – NormalVedação: SS – Vedação standardCorrente de esferas: Sem corrente de esferas (padrão)Autoalinhamento para compensação de desalinhamentos: Sem autoalinhamentoLargura do bloco de rolamentos [mm]: 34,0Comprimento do bloco de rolamentos [mm]: 72,6Altura do bloco de rolamentos [mm]: 19,9Altura do bloco de rolamentos com calha guia [mm]: 24,0Lubrificação: Pré-lubrificado, conservadoTaxa máxima de aceleração amax [m/s²]: 500,0Nota: Máx. Aceleração amax Se Fcomb?> 2,8 • Fpr : amax = 50 m/s²Velocidade linear máxima permitida vmáx [m/s]: 5,0Temperatura ambiente permitida (mín. … máx.): -10 °C … +80 °CNota: Temperatura ambiente permitida (mín. … máx.): 100 °C admissível por um curto período. Para funcionamento a temperaturas negativas, consulte-nos.Coeficiente de atrito µ: 0,002 … 0,003Nota: Coeficiente de atrito µ sem atrito da vedaçãoPeso [kg]: 0,2Capacidade de carga dinâmica C50 [N]: 16100,0Nota: Capacidade de carga dinâmica C50. As capacidades de carga dinâmica e os momentos de carga baseiam-se num percurso de 50.000 m de acordo com a norma DIN ISO 14728-1.Capacidade de carga dinâmica C100 [N]: 12800,0Nota: A capacidade de carga dinâmica C100 e os momentos de carga baseiam-se num deslocamento de 100.000 m, de acordo com a norma DIN ISO 14728-1.Capacidade de carga estática C0 [N]: 18400,0Capacidade de carga de momento de torção dinâmico Mt50 [Nm]: 150,0Nota: A capacidade de carga de momento de torção dinâmico Mt50 e os momentos de carga baseiam-se num deslocamento de 50.000 m, de acordo com a norma DIN ISO 14728-1.Capacidade de carga de momento de torção dinâmico Mt100 [Nm]: 120,0Nota: A capacidade de carga de momento de torção dinâmico Mt100 e os momentos de carga baseiam-se num deslocamento de 100.000 m, de acordo com a norma DIN ISO 14728-1.Capacidade de carga de momento torsional estático Mt0 [Nm]: 180Capacidade de carga de momento longitudinal dinâmico ML50 [Nm] 150,0Nota: A capacidade de carga de momento longitudinal dinâmico ML50 baseia-se num deslocamento de 50.000 m, de acordo com a norma DIN ISO 14728-1.Capacidade de carga de momento longitudinal dinâmico ML100 [Nm]: 120,0Nota: A capacidade de carga de momento longitudinal dinâmico ML100 baseia-se num deslocamento de 100.000 m, de acordo com a norma DIN ISO 14728-1.Capacidade de carga de momento longitudinal estático ML0 [Nm]: 180Passo do carril guia T [mm]: 60Dimensão A (sistemas de calha perfilada) [mm]: 34Dimensão A1 (sistemas de calha perfilada) [mm]: 17Dimensão A2 (sistemas de calha perfilada) [mm]: 15Dimensão A3 (sistemas de calha perfilada) [mm]: 9,5Dimensão B (sistemas de calha perfilada) [mm]: 72,6Tolerância da dimensão B (sistemas de calha perfilada) [mm]: +0,5Dimensão B1 [mm]: 53,6Dimensão E1 [mm]: 26Dimensão E2 (sistemas de calha perfilada) [mm]: 26Dimensão E8 (sistemas de calha perfilada) [mm]: 24,55Dimensão E9 (sistemas de calha perfilada) [mm]: 6,7Dimensão H [mm]: 24,0Dimensão H1 (carril perfilado)Dimensão H2 com faixa de cobertura (sistemas de carris perfilados) [mm]: 19,9Dimensão H2 com faixa de cobertura (sistemas de carris perfilados) [mm]: 16,3Dimensão H2 sem faixa de cobertura (sistemas de carris perfilados) [mm]: 16,2Dimensão K1 (sistemas de carris perfilados) [mm]: 17,2Dimensão K2 (sistemas de carris perfilados) [mm]: 18,8Dimensão K3 (sistemas de carris perfilados) [mm]: 3,2Dimensão K4 (sistemas de carris perfilados) [mm]: 3,2Dimensão N3 (sistemas de carris perfilados) [mm]: 6Dimensão N6 (sistemas de carris perfilados) [mm]: 10,3Tolerância da dimensão N6 (sistemas de carris perfilados) [mm]: ±0,5Dimensão S2 (sistemas de carris perfilados): M4Dimensão S5 (sistema de carris perfilados) [mm]: 4,5Dimensão S9: M2,5×3,5 mmDimensão Diâmetro da rosca S9 (sistemas de calha perfilada): M2,5Dimensão do passo S9 [mm]: 3,5Dimensão T1 mín. [mm]: 12Dimensão V1 [mm]: 5
