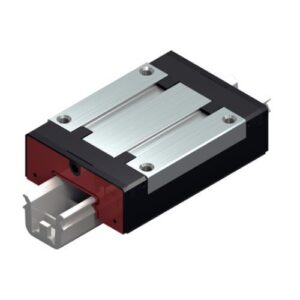

Patim de Esferas Mini H tamanho 20, Versão Estreita, Comprimento Normal, Altura Standard, Class de Precisão H, 2% Pré-carga
Dimensões nominais [mm]: 20
Formato: SNS – slimline, normal, altura standard
Material (sistemas de calhas perfiladas): Aço martensítico resistente à corrosão
Classe de pré-carga: C1 – Baixa pré-carga
Classe de precisão: H – Alta precisão
Vedação: LS – Vedação de baixo atrito (mini)
Corrente de esferas: Sem corrente de esferas (padrão)
Largura do bloco deslizante [mm]: 46,0
Comprimento do bloco deslizante [mm]: 66,0
Altura do bloco deslizante [mm]: 17,5
Altura do bloco deslizante com calha guia [mm]: 25,0
Lubrificação: Pré-lubrificado
Taxa máxima de aceleração amax [m/s²]: 250,0
Nota: A aceleração máxima amax apenas com sistemas pré-tensionados. Para sistemas sem pré-carga: amax = 50 m/s²
Velocidade linear máxima permitida vmáx [m/s]: 3,0
Nota: velocidade máxima permitida vmáx. São possíveis velocidades até 5 m/s. A vida útil é limitada pelo desgaste acelerado das peças plásticas.
Temperatura ambiente permitida (mín. … máx.): -10 °C … +80 °C
Nota: temperatura ambiente permitida (mín. … máx.) 100 °C admissível por um curto período.
Peso [kg]: 0,26
Capacidade de carga dinâmica C50 [N]: 9950,0
Nota: as capacidades de carga dinâmica e os momentos de carga C50 baseiam-se num percurso de 50.000 m, de acordo com a norma DIN ISO 14728-1.
Capacidade de carga dinâmica C100 [N]: 7900,0
Nota: Capacidade de carga dinâmica C100. As capacidades de carga dinâmica e os momentos de carga baseiam-se num deslocamento de 100.000 m, de acordo com a norma DIN ISO 14728-1.
Capacidade de carga estática C0 [N]: 12230,0
Nota: Capacidade de carga estática C0. Valores calculados de acordo com a norma DIN 636, parte 2.
Capacidade de carga de momento de torção dinâmico Mt50 [Nm]: 103,0
Nota: Capacidade de carga de momento de torção dinâmico Mt50. As capacidades de carga dinâmica e os momentos de carga baseiam-se num deslocamento de 50.000 m, de acordo com a norma DIN ISO 14728-1.
Capacidade de carga de momento torsional dinâmico Mt100 [Nm]: 81,4
Nota: A capacidade de carga de momento torsional dinâmico Mt100 e os momentos de carga baseiam-se num deslocamento de 100.000 m, de acordo com a norma DIN ISO 14728-1.
Capacidade de carga de momento torsional estático Mt0 [Nm]: 126
Capacidade de carga de momento longitudinal dinâmico ML50 [Nm]: 65,1
Nota: A capacidade de carga de momento longitudinal dinâmico ML50 e os momentos de carga baseiam-se num deslocamento de 50.000 m, de acordo com a norma DIN ISO 14728-1.
Capacidade de carga de momento longitudinal dinâmico ML100 [Nm]: 51,7
Nota: A capacidade de carga de momento longitudinal dinâmico ML100 e os momentos de carga baseiam-se num deslocamento de 100.000 m, de acordo com a norma DIN ISO 14728-1.
Capacidade de carga de momento longitudinal estático ML0 [Nm]: 80
Passo do carril guia T [mm]: 60
Dimensão A (sistemas de calha perfilada) [mm]: 46
Dimensão A2 (sistemas de calha perfilada) [mm]: 20
Dimensão A3 (sistemas de calha perfilada) [mm]: 13
Dimensão B (sistemas de calha perfilada) [mm]: 66
Dimensão B1 [mm]: 45,1
Dimensão B2 (sistemas de calha perfilada) [mm]: 69
Dimensão E1 [mm]: 38
Dimensão E2 (sistemas de calha perfilada) [mm]: 38
Dimensão H [mm]: 25,0
Dimensão H1 (sistemas de calha perfilada) [mm]: 17,5
Dimensão H1 com vedação longitudinal (sistemas de calha perfilada) [mm]: 18,15
Dimensão K (sistemas de calha perfilada) [mm]: 4
Dimensão N3 (sistemas de calha perfilada) [mm]: 6
Dimensão N5 (sistemas de carris perfilados) [mm]: 3,1
Dimensão S2 (sistemas de carris perfilados): M4
Dimensão T1 mín. [mm]: 6,5
Dimensão V1 [mm]: 7
