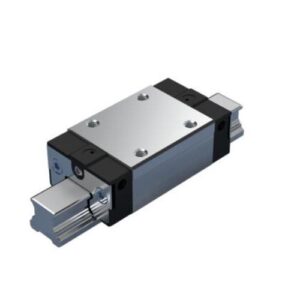

Patim de Esferas CS KWE-025-SNS-C0-H-1Dimensões nominais [mm]: 25Formato: SNS – slimline, normal, altura standardModelo: Bloco deslizante de esferas Compact LineClasse de pré-carga: C0 – Sem pré-carga (folga)Classe de precisão: H – Alta precisãoVedação: SS – Vedação standardCorrente de esferas: Sem corrente de esferas (padrão)Largura do bloco deslizante [mm]: 48,0Comprimento do bloco deslizante [mm]: 86,2Altura do bloco deslizante [mm]: 30,0Altura do bloco deslizante com calha guia [mm]: 36,0Lubrificação: Pré-lubrificado, conservadoTaxa máxima de aceleração amax [m/s²]: 250,0Nota: Máx. Aceleração máxima (amax) Se Fcomb? > 2,8 • Fpr : amax = 50 m/s²Velocidade linear máxima permitida (vmáx) [m/s]: 3,0Temperatura ambiente permitida (mín. … máx.): -10 °C … +80 °CNota: temperatura ambiente permitida (mín. … máx.) 100 °C admissível por um curto período.Coeficiente de atrito (µ): 0,002 … 0,003Nota: coeficiente de atrito (µ) Coeficiente de atrito (µ) sem atrito da vedaçãoPeso [kg]: 0,5Capacidade de carga dinâmica C50 [N]: 27500,0Nota: capacidade de carga dinâmica C50 As capacidades de carga dinâmica e os momentos de carga baseiam-se num percurso de 50.000 m de acordo com a norma DIN ISO 14728-1.Capacidade de carga dinâmica C100 [N]: 21800,0Nota: A capacidade de carga dinâmica C100 e os momentos de carga baseiam-se num deslocamento de 100.000 m, de acordo com a norma DIN ISO 14728-1.Capacidade de carga estática C0 [N]: 30600,0Capacidade de carga de momento de torção dinâmico Mt50 [Nm]: 340,0Nota: A capacidade de carga de momento de torção dinâmico Mt50 e os momentos de carga baseiam-se num deslocamento de 50.000 m, de acordo com a norma DIN ISO 14728-1.Capacidade de carga de momento de torção dinâmico Mt100 [Nm]: 270,0Nota: A capacidade de carga de momento de torção dinâmico Mt100 e os momentos de carga baseiam-se num deslocamento de 100.000 m, de acordo com a norma DIN ISO 14728-1.Capacidade de carga de momento torsional estático Mt0 [Nm]: 380Capacidade de carga de momento longitudinal dinâmico ML50 [Nm]: 280,0Nota: A capacidade de carga de momento longitudinal dinâmico ML50 baseia-se num deslocamento de 50.000 m, de acordo com a norma DIN ISO 14728-1.Capacidade de carga de momento longitudinal dinâmico ML100 [Nm]: 220,0Nota: A capacidade de carga de momento longitudinal dinâmico ML100 baseia-se num deslocamento de 100.000 m, de acordo com a norma DIN ISO 14728-1.Capacidade de carga de momento longitudinal estático ML0 [Nm]: 310Passo do carril guia T [mm]: 60Dimensão A (sistemas de calha perfilada) [mm]: 48Dimensão A1 (sistemas de calha perfilada) [mm]: 24Dimensão A2 (sistemas de calha perfilada) [mm]: 23Dimensão A3 (sistemas de calha perfilada) [mm]: 12,5Dimensão B (sistemas de calha perfilada) [mm]: 86,2Tolerância da dimensão B (sistemas de calha perfilada) [mm]: +0,5Dimensão B1 [mm]: 57,8Dimensão E1 [mm]: 35Dimensão E2 [mm]: 35Dimensão E8 (sistemas de calha perfilada) [mm]: 33Dimensão E9 (sistemas de calha perfilada) [mm]: 13Dimensão H [mm]: 36,0Dimensão H1 (sistemas de calha perfilada) [mm]: 30Dimensão H2 (sistemas de carris perfilados) [mm]: 20Dimensão K1 (sistemas de carris perfilados) [mm]: 17,45Dimensão K2 (sistemas de carris perfilados) [mm]: 17,5Dimensão K3 (sistemas de carris perfilados) [mm]: 7Dimensão K4 (sistemas de carris perfilados) [mm]: 7Dimensão N3 (sistemas de carris perfilados) [mm]: 9Dimensão N6 (sistemas de carris perfilados) [mm]: 11,3Tolerância da dimensão N6 (sistemas de carris perfilados) [mm]: ±0,5Dimensão S2 (sistemas de carris perfilados): M6Dimensão S5 (sistema de carris perfilados) [mm]: 7Dimensão S9: M3x6,5 mmDimensão: Diâmetro da rosca S9 (sistemas de carris perfilados) M3Dimensão Passo S9 [mm]: 6,5Dimensão T [mm]: 60Dimensão T1 mín. [mm]: 13Dimensão V1 [mm]: 7,5Altura do carril guia H2 [mm]: 20,0
