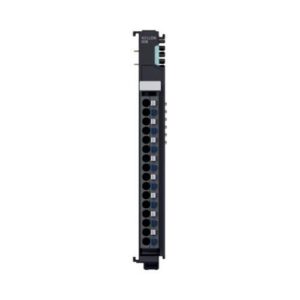

Módulo de Saídas Digitais XI211208
Tipo de ligação: Push-in
Tecnologia de conectividade: 2 fios
Número de canais: 8
Corrente máxima de saída por canal [A]: 0,5
Largura [mm]: 12
Altura [mm]: 105
Profundidade [mm]: 99
Código de proteção internacional: IP20
Classe de proteção: III
Padrão de barramento de backplane: EtherCAT sobre LVDS
Resistência EMC: EN 61000-6-2 e EN 61000-6-4
Largura de bits, dados de saída na imagem de dados de processo: 1 byte (8 bits)
Corrente máxima alimentada a um pino de saída GND [A]: 1
Corrente máxima alimentada a todos os pinos de saída GND do módulo [A]: 4
Dissipação máxima de potência no módulo [W]: 2,25
Energia de desligamento indutivo: Máx. 150 mJ
Carga nominal [Ohm] 48
LEDs por canal
Posição pós-montagem: Vertical, em calha de suporte horizontal
Isolamento elétrico: 1200 V CC UP para UL, 707 V CC UP/UL para FE, ambos testados durante 60 s; (não avaliado pela UL)
Tempo de subida (TRise): Sem carga: 8,3 µs na entrada digital; 8,5 µs a 240 Ohm, 100 mA; Carga nominal óhmica: 10 µs a 48 Ohm, 500 mA
Tempo de descida (TFALL): Sem carga: 1,4 µs na entrada digital; 50 µs a 240 Ohm, 100 mA; Carga nominal óhmica: 11 µs a 48 Ohm, 500 mA
Resistência à tensão de realimentação: Não resistente à realimentação, necessárias medidas externas
Requisito de corrente UL 35 mA
Requisito de corrente: Até 15 mA + carga
Corrente líquida de saída do módulo [A] 4
Tensão nominal (UL/UP): CC 24 V (19,2 V a 30 V, incluindo tolerância e ondulação residual) PELV/SELV (tensão extrabaixa de segurança)
Categoria de sobretensão: 2
Tensão nominal de saída [V CC] 24
Secção transversal do condutor AWG: 24 … 16
Flexível: 0,2-1,5 mm²
Rígido: 0,2-1,5 mm²
Proteção contra sobrecarga: Desligamento gradual com reinicialização automática
Humidade do ar permitida (armazenamento) [%] 10-95
Humidade do ar permitida (transporte) [%] 10-95
Temperatura ambiente (armazenamento e transporte) [°C] -40-70
Temperatura ambiente durante o funcionamento 2000 m a 3000 m: -25 °C a +50 °C; 3.000 m a 4.000 m: -25 °C a +45 °C; 4.000 m a 5.000 m: -25 °C a +40 °C; Até 2.000 m: -25 °C a +55 °C
Altitude máxima de funcionamento [m] 5000
Nível de contaminação 2, sem condensação
Peso [kg] 0,12
