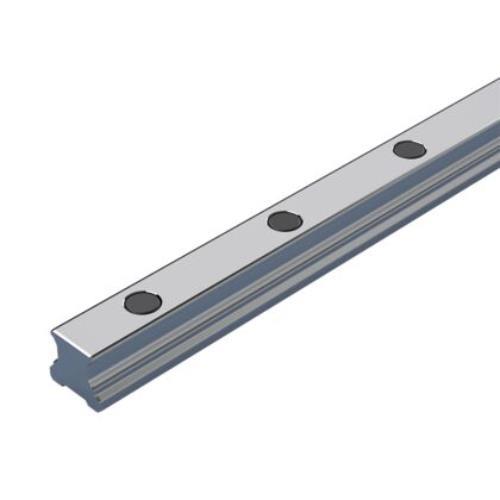

Guia de Esferas CS KSE-035-SNS-H (4.0m)
Dimensões nominais [mm] 35
Formato SNS – Calha guia padrão
Classe de precisão H – Alta precisão
Montagem do carril guia: Aparafusamento por cima
Comprimento máximo Lmáx [mm] 4150,0
Massa m (kg/m) [kg/m] 5,1
Peso [kg] 20,9
Comprimento recomendado do carril (fórmula) L = nB • T – 4 mm
Nota: Capacidade de carga de momento torsional dinâmico Mt50. As capacidades de carga dinâmica e os momentos de carga baseiam-se num curso de 50.000 m, de acordo com a norma DIN ISO 14728-1.
Nota: Capacidade de carga de momento torsional dinâmico Mt100. As capacidades de carga dinâmica e os momentos de carga baseiam-se num curso de 100.000 m, de acordo com a norma DIN ISO 14728-1.
Passo T do carril guia [mm] 80
Dimensão A2 (sistemas de carris perfilados) [mm] 34
Dimensão D [mm] 15
Dimensão H2 sem faixa de cobertura (sistemas de carris perfilados) [mm] 26,5
Dimensão N6 (sistemas de carris perfilados) [mm] 15,5
Tolerância da dimensão N6 (sistemas de carris perfilados) [mm] ±0,5
Dimensão S5 (sistema de carris perfilados) [mm] 9
Dimensão T [mm] 80
Dimensão T1 máx. (sistemas de carris perfilados) [mm] 68
Dimensão T1 mín. [mm] 12
Dimensão T1 s (sistemas de carris perfilados) [mm] 38
