Grampo TC110/TC145 com 4 Furos para M6
Acessórios mecânicos para eixos lineares: Dispositivos de fixação
Dimensões nominais [mm]: CKK-/CKR-110/145VKK-070/100
Tipo: 3
Número de furos N: 4
Binário de aperto dos parafusos de fixação [Nm]: 9,5
Diâmetro exterior D [mm]: 11,5
Peso [kg]: 0,06
Binário de aperto dos parafusos de fixação (nota de rodapé): com factor de atrito 0,125, de acordo com a classe de resistência 8.8

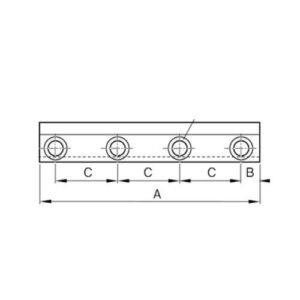

Dimensão A (sistemas de carris perfilados) [mm]: 142
Dimensão B (sistemas de carris perfilados) [mm]: 11
Dimensão C [mm]: 40
Dimensão D [mm]: 11,5
Dimensão E [mm]: 5,3
Dimensão F [mm]: 19,3
Dimensão G [mm]: 14
Dimensão da rosca: M6
Dimensão H [mm]: 7,0
Nota de rodapé: Dimensão para rosca escareada ISO 4762
