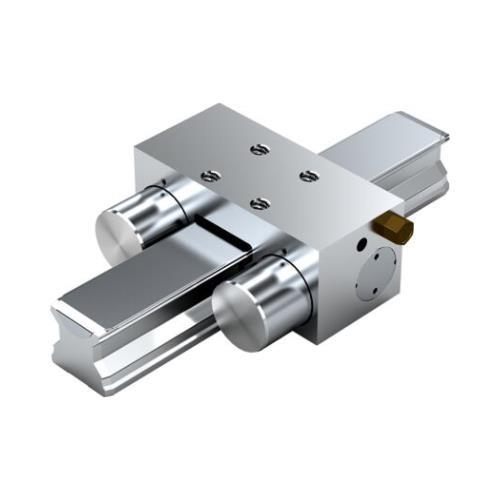

Elemento de Bloqueio Pneumático N/F MKS tamanho 35 ROL.<
Dimensões nominais [mm] 35
Nota: Força de retenção por energia da mola com porta de ar standard. A força de retenção é obtida pela energia da mola. A inspeção é realizada com o equipamento montado e lubrificado (ISO-VG 68).
Temperatura ambiente permitida (mín. … máx.) 0 °C … +70 °C
Peso [kg] 1,02
Nota de rodapé para a força de retenção por energia da mola com porta de ar adicional: A força de retenção é obtida pela energia da mola. A inspeção é realizada com o equipamento montado e lubrificado (ISO-VG 68).
Consumo de ar (litros normais) porta de ar standard [dm³/curso] 0,031
Dimensão A (sistemas de carris perfilados) [mm] 100
Dimensão A1 (sistemas de carris perfilados) [mm] 68
Dimensão B (sistemas de carris perfilados) [mm] 39
Dimensão B1 [mm] 67,5
Dimensão D [mm] 28
Dimensão E1 [mm] 24
Dimensão E2 (sistemas de carris perfilados) [mm] 24
Dimensão E3 (sistemas de carris perfilados) [mm] 7,5
Dimensão F1 [mm] 12
Dimensão F2 [mm] 24,5
Dimensão H [mm] 48,0
Dimensão H1 (sistemas de carris perfilados) [mm] 44
Dimensão H2 (sistemas de carris perfilados) [mm] 28
Dimensão H2 com faixa de cobertura (sistemas de carris perfilados) [mm] 28
Dimensão N3 (sistemas de carris perfilados) [mm] 10
Dimensão S2 diâmetro da rosca (sistemas de carris perfilados) [mm] M8
Dimensão X (sistemas de carris perfilados) [mm] 5,5
Nota de rodapé Dimensão H1 Para bloco de guia de rolos .H. (…Altura…) Placa espaçadora necessária.
Altura do carril guia H2 [mm] 28,0
