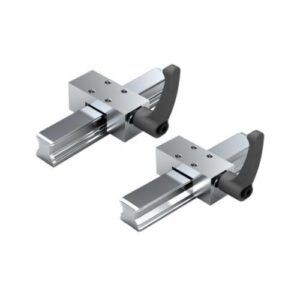

Elemento de Bloqueio Manual HK tamanho 45
Dimensões nominais [mm] 45
Binário de aperto [Nm] 15
Força de retenção [N] 2000
Temperatura ambiente permitida (mín. … máx.) 0 °C … +70 °C
Peso [kg] 1,47
Nota 1: Força de retenção. A inspeção é realizada com o equipamento montado e com uma camada lubrificada (ISO-VG 68).
Dimensão A (sistemas de carris perfilados) [mm] 120
Dimensão B (sistemas de carris perfilados) [mm] 44
Dimensão C [mm] 47
Dimensão E1 [mm] 26
Dimensão E2 (sistemas de carris perfilados) [mm] 26
Dimensão E3 (sistemas de carris perfilados) [mm] 9
Dimensão H [mm] 60,0
Dimensão H1 (sistemas de carris perfilados) [mm] 48
Dimensão L [mm] 78
Dimensão L1 [mm] 46,5
Dimensão L2 [mm] 50,5
Dimensão N3 (sistemas de carris perfilados) [mm] 14
Dimensão S2 diâmetro da rosca (sistemas de carris perfilados) [mm] M10
Nota de rodapé Dimensão H1 Bloco de guia de esferas/rolos .H. (…Altura…) Placa espaçadora necessária.
