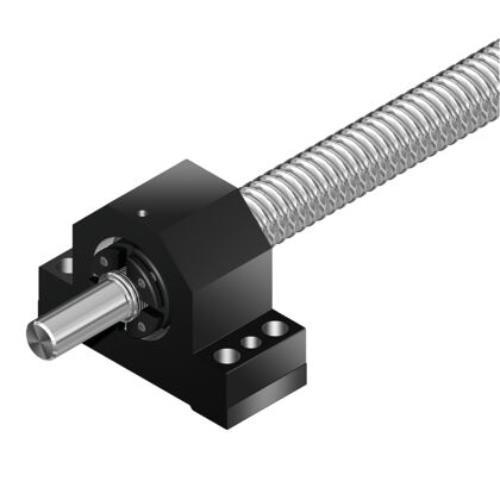

Apoio SEB-F com NMZ para 20×5/20
Dimensões nominais [mm] 20 x 5/10/20/40
Tipo Rolamento axial de esferas de contacto angular
Binário de aperto [Nm] 8
Capacidade de carga dinâmica C [N] 17000,0
Nota: capacidade de carga dinâmica C Capacidades de carga (axial)
Peso [kg] 1,2
Velocidade limite nmin [min?¹] 3800
Capacidade de carga estática C0 [N] 24700,0
Nota: capacidade de carga estática C0 Capacidades de carga (axial)
Rigidez do rolamento (axial) RFB [N/µm] 375
Dimensão B (sistemas de carris perfilados) [mm] 25
Dimensão B3 [mm] 8,5
Dimensão B4 [mm] 8,5
Dimensão D [mm] 42
Dimensão d [mm] 12
Dimensão D2 [mm] 28
Dimensão D3 [mm] 32
Dimensão H1 (sistemas de carris perfilados) [mm] 64
Dimensão H3 [mm] 22
Dimensão A4 [mm] 16
Dimensão A5 [mm] 15
Dimensão A6 [mm] 40
Dimensão L3 [mm] 60
Dimensão L4 [mm] 77
Dimensão S3 [mm] 7,7
Dimensão SW [mm] 4
Dimensão V [mm] 8
