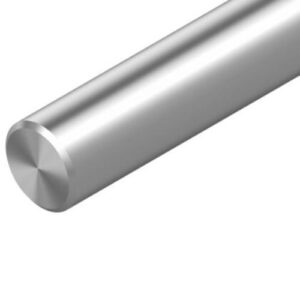

Veio em Aço Temperado D16 H6
Diâmetro do eixo d [mm] 16,0
Material dos veios de aço de precisão Aço tratado termicamente Cf53
Grau de tolerância do veio h6
Versão do eixo de aço de precisão Eixo maciço
Nota: Grau de tolerância Outras tolerâncias sob consulta
Tipo Eixo de aço de precisão
Nota: Lmax As secções são combinadas para comprimentos totais maiores. Os casquilhos lineares podem ser simplesmente rolados sobre as juntas.
Massa m (kg/m) [kg/m] 1,57
Peso [kg] 0
Dureza [HRC] mín. 60
Tolerância de rectilinearidade t3 nota de rodapé O valor mais baixo possível é de 40 µm para comprimentos inferiores a 1 m. A rectilinearidade é medida com base na norma ISO 13012.
Nota de rodapé Comprimento L Relativamente à geometria e dureza
Tolerância de cilindricidade t2 nota de rodapé Medição das diferenças de diâmetro
