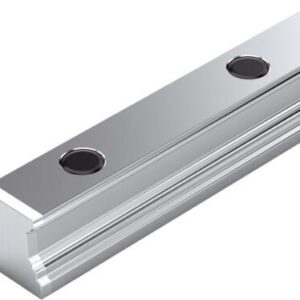

Rail de Esferas Tamanho 25 com tampas Classe N

Rail de Esferas Tamanho 25 com tampas Classe N aço carbonizado

Previsão de entrega: 1 semana(s)
Availability: 11 in stock SKU: R1605-204-31 Categories: , , Brand:

Login para ver preços

Recolha a encomenda na Equinotec
Promoções ativas

1% com o cupão "welcome25"

Descrição

Rail de Esferas Tamanho 25 com tampas Classe N
Versão: Sistema de calhas de esferas
Tamanho nominal [mm]: 25
Formato SNS: Largura = slimline, comprimento = normal, altura = standard
Material (sistemas de calhas perfiladas): Aço carbono
Classe de precisão: N – Normal
Montagem do carril-guia: Para fixação por cima
Tampa do carril-guia: Tampas plásticas
Comprimento máx. Lmáx. [mm]: 5816,0
Observação: Lmáx.: Disponível por encomenda
Comprimento mínimo Lmín. [mm]: 80,0
Número de furos nB (sistemas de carris perfilados): 64
Número de secções: 1 peça
Massa m (kg/m) [kg/m]: 3,2
Temperatura ambiente permitida (mín. … máx.): -10 °C … +80 °C
Nota: temperatura ambiente permitida (mín. … máx.) 100 °C é admissível por um curto período. Para funcionamento a temperaturas negativas, consulte-nos.
Peso [kg]: 13,2
Comprimento do carril recomendado (fórmula): L = nB • T ‒ 4 mm
Informações sobre o produto: Configure o produto para o adicionar ao carrinho de compras.
Calha-guia de passo T [mm]: 60
Dimensão A2 (sistemas de carris perfilados) [mm]: 23
Dimensão D [mm]: 11
Dimensão H2 sem faixa de cobertura (sistemas de carris perfilados) [mm]: 24,25
Dimensão N6 (sistemas de carris perfilados) [mm]: 15,2
Tolerância da dimensão N6 (sistemas de carris perfilados) [mm]: ±0,5
Dimensão S5 (sistemas de carris perfilados) [mm]: 7
Dimensão T [mm]: 60
Dimensão T1 máx. (sistemas de carris perfilados) [mm]: 50
Dimensão T1 mín. [mm]: 10
Dimensão T1 s (sistemas de carris perfilados) [mm]: 28
Nota de rodapé da dimensão T1 s (sistemas de carris perfilados): Dimensão preferencial T1S com tolerâncias de ± 0,75 recomendadas.
Altura do carril-guia H2 [mm]: 24,25
Calha de guia em aço carbono CS
Fixação MA: aparafusamento a partir de cima
Tampa AK: tampas de plástico
Classe de precisão standard
Rigidez máxima em todas as direcções de carga
Elevada capacidade de carga de binário
Para montagem a partir de cima com tampões de plástico para orifícios de montagem
Não é necessário espaço extra nas extremidades da calha

Additional information

Weight 3.2 kg
Material

Aço

Série

N25

Tipo de Produto

Rails
