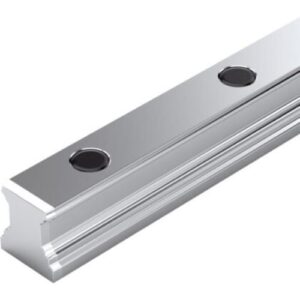

Rail de Esferas CR com Tampas tamanho 45 Classe H
Dimensões nominais [mm]: 35
Formato: SNS – Calha guia padrão
Material (sistemas de carris perfilados): Cromado duro
Classe de precisão: H – Alta precisão
Montagem do carril guia: Para aparafusamento por cima
Cobertura do carril guia: Tampas de plástico
Comprimento máximo Lmáx [mm]: 5836,0
Nota: Lmax Disponível por encomenda
Comprimento mínimo Lmin [mm]: 104,0
Número de furos nB (sistemas de carris perfilados): 48
Número de secções: 1 peça
Massa m (kg/m) [kg/m]: 6,8
Temperatura ambiente permitida (mín. … máx.): -10 °C … +80 °C
Nota: Temperatura ambiente permitida (mín. … máx.) 100 °C admissível por um curto período. Para funcionamento a temperaturas negativas, consulte-nos.
Peso [kg]: 0
Comprimento recomendado do carril (fórmula): L = nB • T – 4 mm
Passo T do carril guia [mm]: 80
Dimensão A2 (sistemas de calha perfilada) [mm]: 34
Dimensão D [mm]: 15
Dimensão H2 sem faixa de cobertura (sistemas de calha perfilada) [mm]: 31,85
Dimensão N6 (sistemas de calha perfilada) [mm]: 20,5
Tolerância da dimensão N6 (sistemas de calha perfilada) [mm]: ±0,5
Dimensão S5 (sistema de calha perfilada) [mm]: 9
Dimensão T [mm]: 80
Dimensão T1 máx. (sistemas de calha perfilada) [mm]: 68
Dimensão T1 mín. [mm]: 12
Dimensão T1 s (sistemas de calha perfilada) [mm]: 38
Nota de rodapé da dimensão T1 s (sistemas de calha perfilada): Dimensão preferencial T1S com tolerâncias ± 0,75 recomendadas.
